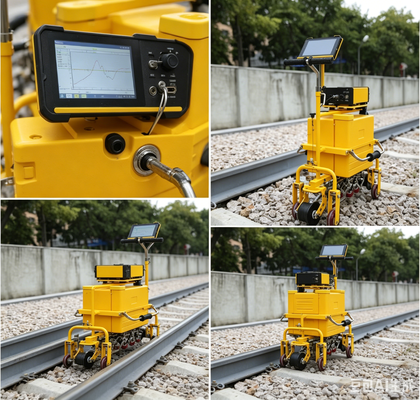

FD-GT-20 Легкий железнодорожный ультразвуковой дефектоскоп 10 каналов A/B сканирования WIFI GPS Облачное хранилище Тележка для проверки дефектов железнодорожных путей
Рельсовый дефектоскоп HUATEC FD-GT-20 — это третье поколение полностью цифровых продуктов Goworld сЦветной TFT-дисплей и легкая тележка для железной дороги.система. В соответствии со стандартом TB/T 2340-2012 UT Rail Tester, выпущенным МинистерствомЖелезнодорожный транспорт (Китай), это оборудование способно обнаруживать рельсы весом от 43 до 75 кг/м. Он применим к железной дороге, высокоскоростной железной дороге и метро.
Технические характеристики
| Канал |
10 каналов: 9 каналов проверки и 1 канал калибровки. |
| Тип зонда |
Двухэлементные датчики под разными углами с частотами 2–2,5 МГц, включая 6 датчиков с углом 70°, 2 датчика с углом обзора 37° и 1 датчик с углом 0°. |
| Розетка |
БНК |
| Расположение зонда и зона обнаружения |
Комплексное выявление повреждений всех основных частей рельса, в том числе:
2 датчика под углом 70° сканируют левую сторону головки рельса
2 датчика по 70° сканируют середину головки рельса
2 датчика под углом 70° сканируют правую сторону головки рельса
2 датчика 37° сканируют перетяжку рельса (винтовые трещины и другие косые трещины)
1 датчик 0° сканирует головку рельса, перетяжку рельса, нижнюю часть рельса, горизонтальную трещину отверстия под винт.
|
| Частотный диапазон |
1,5 МГц～3,0 МГц |
| Прирост |
0~80дБ |
| Отказ |
Выкл., большой |
| Динамический диапазон |
Не менее 16 дБ с минимальным подавлением, 2–6 дБ с максимальным подавлением |
| ПРФ |
400 Гц на канал |
| Режим отображения |
А-сканБ-сканА+Б-скан |
| Диапазон обнаружения |
Возможна ручная или автоматическая регулировка в зависимости от выбранного типа рельса. |
| Ошибка аттенюатора |
Погрешность срабатывания на 12 дБ не превышает ±1 дБ. |
| Ошибка вертикальной линейности |
≤1% |
| Ошибка горизонтальной линейности |
≤15% |
| Диапазон усилителя |
-3дБ 1,5 МГц~3,0 МГц |
| Диапазон блокировки |
Не больше 20 мм |
| Влияние состояния подавления на результаты измерений |
При подавлении прибора в разных состояниях разница амплитуд составляет 10 дБ±2 дБ, изменение ΔМ разницы между двумя эхо-сигналами не более 2 дБ. |
| Влияние рабочего напряжения на высоту эха и чувствительность дефектоскопии (сигнализации) дефектоскопа |
В пределах номинального диапазона рабочего напряжения положение затвора и уровень сигнализации дефектоскопа не должны существенно изменяться, а изменение амплитуды эха ΔNд и изменение чувствительности обнаружения (сигнализации) ΔSд не должно превышать 1 дБ. |
| Ошибка цифровой выборки |
Изменение максимальной и минимальной амплитуды сигнала не должно превышать ±5 % высоты экрана. |
| Время отклика цифрового дефектоскопа |
Время срабатывания цифрового дефектоскопа не должно превышать 5 мс. |
|
Амплитуда расстояния
характеристика
|
Датчик поперечных волн обнаруживает поперечные отверстия с одинаковой апертурой и разными путями прохождения звука; датчик 0° обнаруживает большое плоское дно с разными путями звука, а разница ΔW высоты отраженной волны должна соответствовать следующим требованиям:
Зонд 0°: ΔW ≤ 12 дБ в диапазоне от глубины 20 мм до самого высокого диапазона амплитудной характеристики диапазона; ΔW ≤ 8 дБ в диапазоне от высшей точки амплитудной характеристики расстояния до глубины 150 мм:
Зонд 37°: ΔW≤12дБ в диапазоне от глубины 20 мм до самого высокого диапазона амплитудной характеристики диапазона; ΔW≤8дБ в диапазоне от высшей точки амплитудной характеристики расстояния до глубины 150мм;
Зонд 70°: ΔW ≤ 12 дБ в диапазоне от 10 мм до 70 мм, что соответствует глубине обнаружения.
|
| ОСШ |
Датчик O°: Обнаружение нижней поверхности тестового блока, когда высота волны достигает 80%, запас статической чувствительности превышает или равен 24 дБ; соотношение сигнал/шум не менее 16 дБ.
Зонд 37°: обнаружить отверстие для винта и верхнюю трещину толщиной 3 мм при наклоне 37° на испытательном блоке, сделать две волны равными, когда высота волны достигает 80%, запас статической чувствительности больше или равен 22 дБ; Отношение сигнал/шум не менее 8дБ.
Зонд 70°: на тестовом блоке вторичная волна используется для обнаружения отверстия с плоским дном диаметром 4 мм. Когда высота волны достигает 80%, запас статической чувствительности превышает или равен 20 дБ; соотношение сигнал/шум не менее 10дБ.
|
| Избыток чувствительности |
Зонд 0°: обнаруживает нижнюю поверхность тестового блока толщиной 110 мм, когда волна достигает 80%, запас чувствительности составляет не менее 36 дБ.
Датчик 37° и датчик 70°: обнаружение поперечного сквозного отверстия Φ3×65 на тестовом блоке, запас чувствительности не менее 40 дБ, когда волна достигает 80%
|
| Возможность динамической дефектоскопии (возможность обнаружения дефектов) |
С помощью датчиков для рельсов с углами 0°, 37°, 70° можно обнаружить все ручные дефекты на контрольном образце для сравнения рельсов, за исключением трещины под углом 15°, направленной вниз, и выдать соответствующие аварийные сигналы. |
| Режим регулировки ворот сигнализации |
Исходное положение, ширину и уровень сигнальных ворот можно регулировать вручную. |
| Режим тревоги |
Тревога в реальном времени (сигнал входящей волны и сигнал потери волны)
Двухволновая сигнализация с винтовым отверстием
Задержка одного из двух сигналов тревоги
|
| Индикация тревоги |
Режим звуковой и световой сигнализации, громкость и частоту сигнализации можно регулировать. |
| Измерение формы сигнала |
Автоматически измеряйте и отображайте путь звука самой высокой волны, горизонтальное и вертикальное расстояние в воротах. |
| Кривая усиления |
Пользователь может настроить кривую усиления (8 точек) в соответствии с фактическими потребностями. |
| Протокол обнаружения дефектов |
Полная запись данных (до 50 км), данные можно экспортировать и воспроизводить. |
| Метод ввода операции |
Ввод сенсорного экрана |
| Отображать |
Разрешение1280×800 |
| Сенсорный экран |
Емкостный, высокопрочный, устойчивый к царапинам,
поддержка рукописного ввода
|
| Порты |
USB 2.0
ЛВС 100 Мбит/с
Wi-Fi 802,11 а/б/г/н
Bluetooth БТ 4.0
|
| Власть |
12 В постоянного тока (литиевый аккумулятор) |
| Рабочее время |
≥8 часов |
| Емкость резервуара для воды |
≥20 л |
| Точность отображения изображения типа B |
И ордината, и абсцисса равны 2 мм. |
| Точность кодового колеса |
2 мм |
| Скорость обнаружения дефектов |
Макс. 5,0 км/ч |
| Рабочая температура |
-15℃～45℃ |
| Измерение |
Габаритные размеры автомобиля в рабочем состоянии составляют примерно 780×290×1006 мм. |
| Масса |
Рама около 24 кг; ультразвуковой инструмент весит около 2,4 кг; аккумулятор прибора — 830 г; рабочий терминал (планшетный компьютер с тремя доказательствами) весит 730 г; Тележка, оснащенная 5 группами датчиков, весит около 1,4 кг. |
1. Знакомство с цифровым рельсовым ультразвуковым дефектоскопом FD-GT-20.
Рельсовый дефектоскоп FD-GT-20 — это третье поколение полностью цифровых продуктов HUATEC Group с цветным TFT-дисплеем и легкой тележкой, используемое в железнодорожных системах. В соответствии со стандартом TB/T 2340-2012 UT для рельсовых тестеров, выпущенным Министерством путей сообщения Китая, это оборудование способно обнаруживать рельсы весом от 43 до 75 кг/м. Он эффективно обнаруживает различные дефекты на головке, паутине ифланецрельса, применимого к железной дороге, высокоскоростной железной дороге и метро.
Прибор работает в режиме ультразвукового хоста + терминала управления и подключается через беспроводной Wi-Fi. Улучшая качество работы клиента, функция Интернет плюс прибора может быть расширена для реализации различных функций, таких как разделение обнаружения человека и машины, онлайн-данные, автономное хранение в режиме реального времени, GPS-позиционирование, облачное хранилище данных и т. д. И вы можете настроить свой собственный ультразвуковой операционный терминал в соответствии с собственными потребностями клиента.
2. Особенности
(1) Рама тележки компактна, долговечна и проста в обслуживании;
(2) Встроенный резервуар для воды большой емкости для инструментов;
(3) Встроенный держатель подъемного зонда, зонд легко снять и заменить;
(4) Небольшой размер и портативность, с промышленной сенсорной панелью с тремя доказательствами;
(5) Отличные показатели эффективности, соответствующие соответствующим стандартам;
(6) Поддержка GPS-позиционирования, облачного хранения данных, автоматического распознавания речи и других функций;
(7) Функциональное приложение, отвечающее потребностям дефектоскопии.
3. Структура внешнего вида тележки
4. Структура внешнего вида прибора
Прибор небольшой и портативный, габаритные размеры: 94х222х225 мм, вес нетто около 1,8 кг.
5.Встроенный резервуар для воды большой емкости для инструментов
Пластиковый резервуар для воды, наполненный водой, емкостью 20 л.
6. Встроенный держатель зонда
Все датчики закрыты в нижней части автомобиля, которую можно поднять или снять одним способом, а датчик можно снимать и заменять более удобно.
7. Промышленный планшет с тройной защитой.
Промышленный планшет с тремя сенсорными экранами, пыленепроницаемый, водонепроницаемый и ударопрочный.
8. Специальное прикладное программное обеспечение для дефектоскопии.
Для рабочих характеристик сенсорной панели специально разработанное прикладное программное обеспечение упрощает выбор функций и настройку параметров.
9. Программное обеспечение для воспроизведения данных дефектоскопии компьютера.
Скорость воспроизведения данных регулируется, поддерживается интеллектуальное воспроизведение, просмотр событий, статистика, поиск данных, печать, экспорт и другие функции.
Приложение 1. Возможности и особенности
- Внешний вид хоста компактный, прочный и легкий, асборка и разборка просты. Хорошая адаптация к окружающей среде, температура рабочей среды -15 °C ~ 45 °C, время непрерывной работы не менее 8 часов, защита от вибрации и помех, степень защиты IP65.
- Хост имеет несколько каналов дефектоскопии (несколько датчиков могут быть подключены под разными углами), работает последовательный цикл разделения времени.
- Датчики 0, 37 и 70 градусов предназначены для полного обнаружения основных частей рельса.
- Структура хоста имеет форму «сервер + клиент». «Сервер» — хост (без ввода и отображения) — 1-N канальный ультразвуковой модуль; «Клиент» — это операционный терминал (ввод и отображение), хост и клиент (операционный терминал) через проводное сетевое соединение LAN (или беспроводное WIFI) для сетевой связи.
- Схема передачи импульсного режима отрицательной прямоугольной волны
- Аналоговый фильтр увеличивает соотношение сигнал/шум хоста.
- Усиление канала представляет собой комбинацию «базового усиления» + «компенсационного усиления».
- Диапазон обнаружения, скорость звука в материале и сдвиг импульса устанавливаются автоматически в соответствии с выбранным типом рельса.
- Функции обычных ультразвуковых основных параметров настраиваются вручную (диапазон обнаружения, скорость звука в материале, нулевая точка зонда, передняя кромка, угол, начальное положение ворот, ширина и уровень и т. д.).
- С функцией отказа.
- Частота повторения каналов фиксирована и составляет 400 Гц на канал.
- С функцией проверки канала.
- Он имеет функции отображения A, B и A+B.
- С функцией звуковой и световой сигнализации.
- С функцией голосовой подсказки.
- В процессе реализации автомобиля имеется функция предупреждения о превышении скорости.
- Он имеет функцию автоматического измерения пути звука, горизонтального и вертикального расстояния самой высокой волны в сигнальных воротах.
- Имеет функцию маркировки (травма, номер трека, выдвижение автомобиля, откат назад и т. д.).
- Встроенная функция компенсации кривой, кривую можно редактировать (новая, измененная, удаленная).
- Громкость и частоту сигнала тревоги можно регулировать для каждого канала.
- С функцией обнаружения неисправности соединения зонда.
- Строб канала, форма волны, индикация тревоги, индикация направления датчика, индикация угла датчика, функция настройки цвета канала дисплея B.
- С функцией настройки цвета фона интерфейса дисплея.
- Пользователь может настроить дополнительный параметр задания.
- Функция полной записи дефектоскопии
- Функции управления данными дефектоскопии (сохранение, удаление, вызов, воспроизведение, экспорт).
- Программное обеспечение хоста и терминала управления можно обновить с помощью внешнего флэш-накопителя USB.
- Благодаря функции ввода данных с сенсорного экрана можно подключить внешнюю Bluetooth-клавиатуру.
- С функцией информации о местоположении GPS.
- С мгновенным отображением скорости.
- С функцией проверки пробега.
- Имеет функцию перфорации.
- Функция замораживания формы сигнала.
- Сетевая связь (подключена к рабочему терминалу)
- Воспроизведение данных на вашем компьютере
- С функцией демонстрации работы программного обеспечения прибора можно использовать для обучения пользователей прибора.
