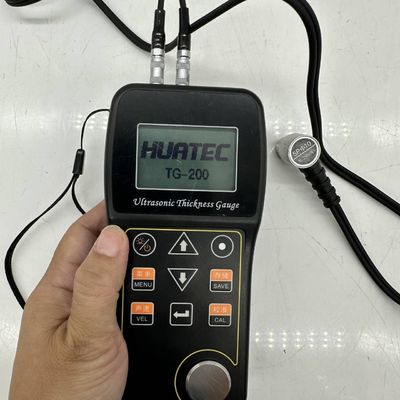

TG-200 Высокая точность через покрытие Ультразвуковое измерение толщины стены Опциональное литовое железо высокотемпературные зонды Нефтегазовое судостроение Инспекционное оборудование

TG-200 Высокоточный ультразвуковой толщиномер стенок со сквозным покрытием Дополнительные чугунные высокотемпературные зонды Оборудование для инспекции нефтяного судостроения

Область применения

Этот толщиномер поддерживает несколько режимов эхосигнала (IE, EE), которые позволяют измерять толщину продукта при определенной толщине покрытия. Этот прибор может быть оснащен узкоимпульсным ультразвуковым датчиком для измерения толщины, который может использовать режим EE для прохождения через слой покрытия, слой ржавчины и точно измерять толщину тела заготовки в диапазоне 3-20 мм, а точность измерения толщины может достигать 5 мкм; Он также может быть оснащен обычными датчиками для измерения толщины, диапазон обнаружения которых может достигать 0,60–500 мм. Этот прибор может точно измерять различные пластины и различные обрабатываемые детали и широко использоваться в нефтяной, химической, металлургической, судостроительной, авиационной, аэрокосмической и других областях.

Технические параметры

Основные принципы

Принцип ультразвукового измерения толщины аналогичен принципу измерения оптической волной. Ультразвуковой импульс, излучаемый зондом, достигает измеряемого объекта и распространяется в нем. Когда он достигает границы раздела материалов, он отражается обратно на зонд. Толщина измеряемого материала определяется путем точного измерения времени распространения ультразвука в материале.

Особенности инструмента

• Для точного измерения толщины используются три режима измерения: PE IE и тест;Режим IE позволяет прибору измерять толщину покрытия;
• используются высокоточный чип синхронизации и модель калибровки v-пути с широким диапазоном измерений и высокой точностью измерения;
• информация об измерениях может быть полностью сохранена, включая значение измерения толщины, измеренную скорость звука и информацию о времени;
• для питания используются две щелочные батареи №5;
• разрешение дисплея — 0,01 мм, предел погрешности — 0,4% H (H — толщина обрабатываемой детали);
• Контраст жидкокристаллического дисплея регулируется и имеет светодиодную подсветку, которую можно использовать в различных условиях освещенности.

Основные функциональные параметры

• имеет нулевую калибровку, которая позволяет автоматически исправить системную ошибку;
• если толщина известна, скорость звука можно измерить обратно, чтобы повысить точность измерений;
• он имеет функцию подсказки о состоянии соединения, позволяющую интуитивно понять состояние измерения;
• он имеет функцию индикации мощности, которая может отображать оставшийся заряд батареи в режиме реального времени.

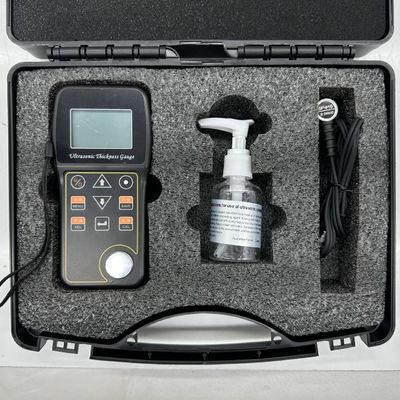

Стандартная доставка:

Основной блок 1 шт.

Зонд базового типа 5М 10мм

Контактная жидкость

Чехол для переноски

Руководство

Сертификат калибровки

программное обеспечение для ПК

Дополнительные аксессуары:

Различные зонды

Контактная жидкость для высоких температур

Степклиновый блок
