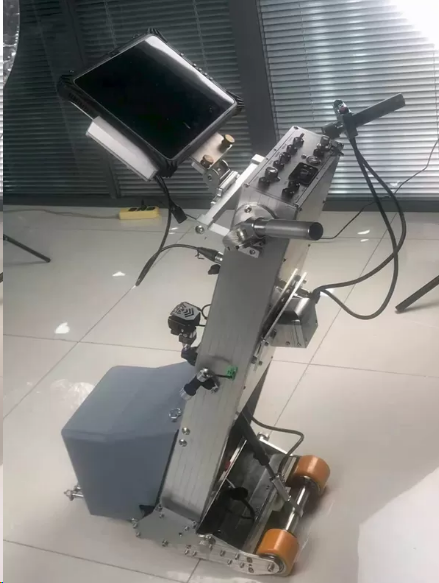

Магнитный сканер утечек на днище резервуара HMLF-2020

Магнитный сканер утечек на днище резервуара HMLF-2020

Сканер утечки магнитного потока коррозии на дне резервуара HMLF-2020 является одной из самых передовых в мире систем обнаружения коррозии на дне резервуара, объединяющей множество технологий. Он в основном используется для обнаружения утечки магнитного потока при коррозии днища резервуаров в нефтяной и химической промышленности. В системе имеется 192 MLF.Датчики Холла и 64 датчика Холла LMA, что позволяет обнаружить коррозионные дефекты днища резервуара и определить, на какой поверхности (верхней или нижней) расположен дефект. Сочетание этих двух результатов обнаружения значительно помогает в анализе причин коррозии, предотвращении коррозии и оценке рисков.

HMLF-2020 Магнитный сканер коррозии на дне резервуараТехнические параметры:

Основные технические характеристики сканера:

л  Оборудование имеет разъемную конструкцию, основной блок и магнитные части могут быть разделены, что упрощает разборку и удобную транспортировку;

л  256 шт.датчики;

л  Ширина сканирования300 мм;

л  Скорость обнаружения: 500мм;

л  Он может различать дефекты на верхней и нижней поверхностях;

л  Оснащен обращенными вперед фарами дальнего и ближнего света;

л  Имеет подсветку места дефекта и лазерную индикаторную линию места дефекта;

л  Имеет мигающий свет, указывающий место размещения устройства;

л  Он имеет двойные лазерные индикаторные линии для прямой траектории движения оборудования;

л  Имеет порт для зарядки мобильного телефона;

л  Имеет функцию зарядки планшета;

л  Дополнительная литиевая батарея высокой емкости 54 Ач, обеспечивающая более 8 часов автономной работы;

л  12-дюймовый прочный компьютер с сенсорным экраном, легкий и удобный для переноски;

л  Сбор и анализ данных в режиме реального времени;

л  Прецизионный механический энкодер немецкого производства имеет погрешность длины3 мм.

л  Двигатель импортируется напрямую из Германии, что обеспечивает бесперебойную работу и надежное качество.

л  Победа 10 и 11системы могут автоматически рисоватьСАПРграфики всей нижней пластины резервуара, найдите корродированные участки и используйте разные цвета для обозначения степени коррозии.

л  измерение толщины, вакуумная камера и испытания магнитными частицами могут быть добавлены к графике нижней пластины резервуара и полностью отображены в отчете для создания отчета об проверке всей нижней пластины резервуара.

л  Он имеет функцию сравнения и наложения, которая позволяет сравнивать результаты, обнаруженные в этот раз, с предыдущими, чтобы определить изменения в дефектах.

л  Он имеет дизайн исправлений и статистические функции, обеспечивая надежную поддержку персоналу по техническому обслуживанию резервуаров.

л  Гидравлические стержни оборудования позволяют инспекторам легко снимать магнитный мост с опорной плиты.

Дополнительные функции:

л  Доступна дополнительная док-станция для снятия и хранения магнитов, которая предотвращает прилипание магнитов к ферромагнитным предметам, что упрощает обращение и транспортировку.

л  Дополнительная док-станция оснащена четырьмя прочными резиновыми колесами, которые позволяют тянуть ее вперед, снижая трудоемкость;

л  Можно установить дополнительную тележку для основного блока, которая может перемещать разобранный основной блок без необходимости его переноски двумя людьми.

л  Дополнительный переключатель предотвращения столкновений может быть установлен для предотвращения столкновений с препятствиями впереди из-за неправильного управления;

л  Дополнительная конфигурация с регулируемым углом обзора для планшетных компьютеров;

л  Дополнительная конфигурация включает в себя регулируемую, управляемую компьютером и вращающуюся регулировку угла обзора 2D;

л  Дополнительное управление работой прямого руля;

л  Дополнительное управление рулем мотоцикла;

л  Можно добавить проводное управление работой;

л  Можно добавить функцию беспроводного управления;

л  Дополнительная функция: функция торможения.

Ключевые особенности программного обеспечения для создания отчетов:

л  АвтоматизированныйСАПРОбнаружение и рисование

л  функция создания патчей

л  Функция создания отчетов об испытаниях

л  Анализ формы и размера дефектов

л  Дефекты могут быть обнаружены визуальным осмотром, ультразвуком, вакуумной камерой и магнитопорошковым контролем.

л  Укажите количество и расположение дефектов непосредственно для каждой платы.

Список базовой конфигурации:

(1) Съемный основной блок: 1 шт.

(2) Прочный планшет с сенсорным экраном диагональю 12 дюймов: 1 шт.

(3) Программное обеспечение для тестирования и анализа: 1 комплект.

(4) Программное обеспечение для графических отчетов: 1 комплект.

(5) Зарядное устройство и зарядное устройство: 1 комплект.

(7) Монтажный кронштейн компьютера: 1 комплект.

(8) Болты для крепления компьютера: 2 шт.

(9) Один комплект пластин для сравнительных испытаний: по одной толщиной 6 мм, 8 мм, 10 мм и 12 мм.

(1 0 ) Транспортировочные коробки: 3 шт.

Дополнительная конфигурация

л  Доступна дополнительная док-станция для снятия и хранения магнитов, которая предотвращает прилипание магнитов к ферромагнитным предметам, что упрощает обращение и транспортировку.

л  Дополнительная док-станция оснащена четырьмя прочными резиновыми колесами, которые позволяют тянуть ее вперед, снижая трудоемкость;

л  Можно установить дополнительную тележку для основного блока, которая может перемещать разобранный основной блок без необходимости его переноски двумя людьми.

л  Дополнительный переключатель предотвращения столкновений может быть установлен для предотвращения столкновений с препятствиями впереди из-за неправильного управления;

л  Дополнительная конфигурация с регулируемым углом обзора для планшетных компьютеров;

л  Дополнительная конфигурация включает в себя регулируемую, управляемую компьютером и вращающуюся регулировку угла обзора 2D;

л  Дополнительное управление работой прямого руля;

л  Дополнительное управление рулем мотоцикла;

л  Можно добавить проводное управление работой;

л  Можно добавить функцию беспроводного управления;

л  Дополнительная функция: функция торможения.
