1  Общее введение

Если трубу не протестировать перед использованием, нельзя определить степень повреждения и гарантировать качество, что может привести к пробоям, переломам и другим несчастным случаям во время бурения,Технология неразрушающего испытания буровой трубы является практичным и эффективным методом обнаружения дефектов буровой трубы.Он может обнаружить и контролировать дефекты коррозии буровой трубы своевременноУсилить неразрушительные испытания труб для сверления скважин, используемых на нефтяных месторождениях в моей стране. which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

 Мобильная система обнаружения микрослепой зоны в полевых буровых трубах используется для обнаружения микрослепой зоны буровых труб различных спецификаций, для контроля качества и безопасности буровой трубы.Система состоит из зондирующего прибораПроцесс проверки буровой трубы на месте выполняется следующим образом:После того, как сверляющая труба попадает в зону проверки, передвижная тележка поднимает зондирующий прибор на корпус проверки буровой трубы, поднимает буровую стержню, and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test reportПосле того, как обнаружение дефекта завершено, тележка спускается, буровая труба опускается, и тележка движется назад, чтобы позволить зонду отскользнуть от буровой трубы.Его характеристиками являются компактная структура, небольшие размеры, легкий вес, легко перемещаться и собираться, небольшое пространство для обнаружения, может использоваться как внутри, так и за пределами фабрики, простой и стандартизированный процесс обнаружения, быстрая скорость обнаружения,и небольшой слепой области обнаруженияОн не только имеет скорость и эффективность крупномасштабного фиксированного оборудования для испытаний, но также имеет мобильность и гибкость небольшого оборудования для испытаний, такого как ультразвук.Он решает проблемы больших обнаружения слепых областей текущего буровой трубы обнаружения оборудования, большой объем оборудования, высокая цена, сложное обслуживание, трудное перемещение и сборка, большое пространство при использовании и необходимость специальных мастерских, большие слепые зоны обнаружения,и интенсивность тяжелой работыПроблема ожидания заполнить пробел в стране.

2  Принцип обнаружения системы

Метод обнаружения утечки магнитного потока в настоящее время признан самым надежным методом обнаружения трубчатых ферромагнитных материалов.хороший эффект обнаружения, простая эксплуатация, сильная антиинтерференция и способность к загрязнению, и она была получена в обнаружении дефектов различных магнитно-проводящих компонентов.

Система использует принцип обнаружения утечек магнитного потока (MFL) для обнаружения дефектов (поломок, отверстий, износа и т.д.) в буровых трубах.Основной принцип обнаружения методом Mfl основан на высокой проницаемости ферромагнитных материаловПринцип обнаружения показан на рисунке 1. Проницаемость буровой трубы при дефекте, вызванном коррозией или внешними силами, значительно меньше, чем у буровой трубы.Он намагничивается под действием внешнего магнитного поля. Когда в буровой трубе нет дефекта, большая часть магнитного потока (абстрагированная как линии магнитного поля) проходит через буровую трубу, в это время,магнитный поток (абстрагированный как линии магнитного поля) равномерно распределенПри наличии дефекта в буровой трубе магнитный поток (линии магнитного поля) изгибается и часть магнитного потока (магнитного поля) вытекает из поверхности буровой трубы.Магнитные чувствительные компоненты используются для обнаруженияИзвращение этих магнитных полей может получить информацию о дефектах магнитнопроводящих компонентов, таких как стержни труб.

3  Состав системы

Система обнаружения неисправностей состоит в основном из трех частей: мобильный детектор, мобильная консоль и компьютерная система обработки сигнала.

3.1Мобильный хост обнаружения

Мобильный детектор состоит из магнетизатора, датчика обнаружения ошибок, ползучего устройства и предпроцессора сигнала.

3.1.1Магнитизатор

Под возбуждением магнитизирующего источника питания он генерирует направление магнитного поля параллельно продольному направлению буровой трубы.магнитное поле намагничивает стальную трубу, проходящую через магнит, а затем образует индукционное магнитное поле достаточной прочности в стальной трубе, что обеспечивает основу для возможности утечки магнитного потока.обнаружение.

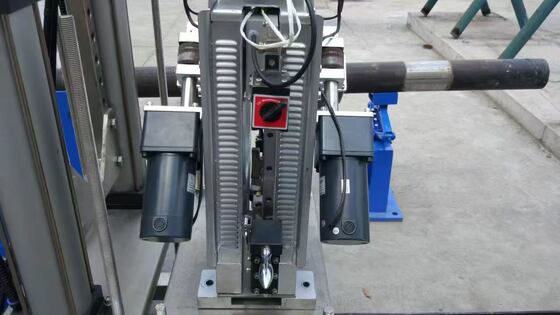

3.1.2Устройство для ползания

Двигательный механизм состоит из двух редукционных двигателей постоянного тока и роликов.который толкает ползунок, чтобы взаимно на буровой трубе, чтобы завершить dЭффект.

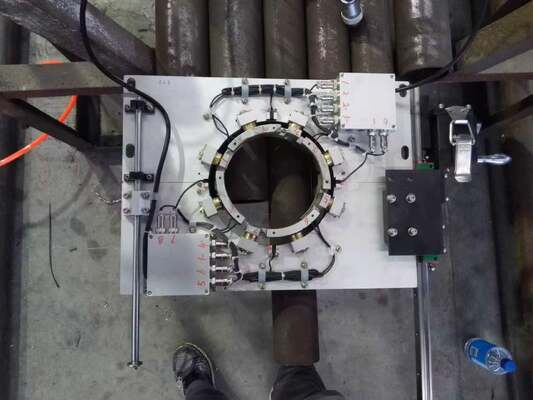

3.1.3Датчик обнаружения неисправностей

Основной компонент датчика обнаружения, он напрямую определяет качество эффекта обнаружения сигнала и является источником извлечения сигнала.Различные группы зондов выбираются в соответствии с сверлами различного внешнего диаметра., чтобы гарантировать, что поверхность зонда и сверло всегда находятся в хорошем контакте во время проверки, и тогда достигается хороший эффект проверки.

3.1.4Предварительный процессор сигнала

Его основная функция заключается в том, чтобы усилить и отфильтровать выходный сигнал обнаружения с помощью зонда без искажения и улучшить соотношение сигнал-шум и антиинтерферентную способность сигнала обнаружения.Технология обработки сигнала определяет общую производительность испытательного оборудования, а также технические показатели магнитного неразрушающего оборудования.

3.2Мобильная консоль и компьютерная система обработки сигнала

3.3Мобильная консоль

Мобильная консоль в основном состоит из электрической системы управления, источника питания возбуждения, источника питания двигателя и стабилизатора напряжения, как показано на рисунке

3.3Электрическая система управления является основным элементом для реализации всего процесса обнаружения, посредством которого режим движения мобильного зонда обнаружения,контролируется включение и выключение магнитизатора и сбор сигналов обнаружения.

4.Процесс инспекции:

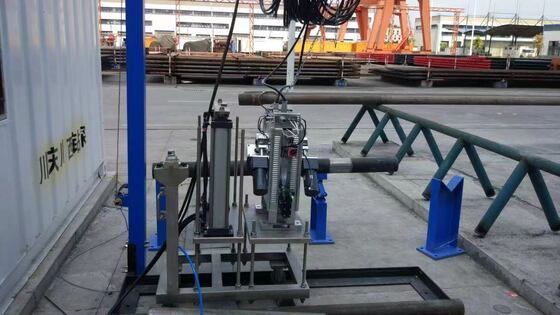

(1) Когда испытуемая сверловая стержня прокручивается к зоне проверки на своей опорной раме,Инспектор перемещает вспомогательную тележку до тех пор, пока гидравлический механизм подъема не сможет поднять и прикоснуться к двум концам сверла., и в то же время самостоятельное управление Зонд движется с тележкой и устанавливает ее на сверло;

(2) Гидравлический подъемный механизм на тележке поднимает сверло так, чтобы зонд ползал на сверле над опорной рамой сверла для завершения сканирования;

(3) Подъемный механизм опускается, сверло помещается на опорную раму, а инспекционный зонд одновременно опускается на опорную платформу тележки;

(4) Инспектор снимает тележку и позволяет зонде пройти через конец сверла и снимает сверло;

(5) Переместите испытываемую сверловую стержню открыть, а затем перейти в следующую сверловую трубу для испытания.
