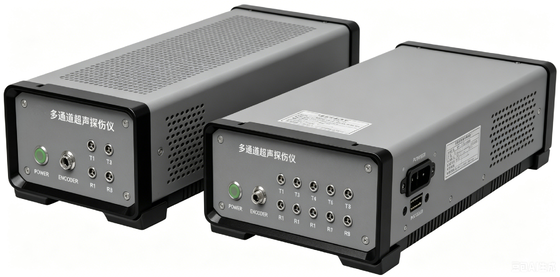

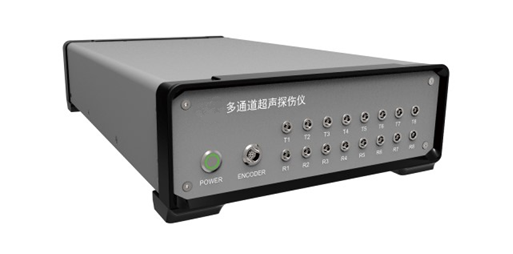

Серия HFD-UT Многоканальный Ультразвуковой детектор неисправностей Основной модуль Сетевой коммуникации Вторичное оборудование для разработки
Серия HFD-UT2C/UT4C/UT8C/1616C/UT40C - это наша новая многоканальная ультразвуковая платформа для получения данных и вторичной разработки.Прием эхосигнала, усиление, AD приобретение и функции обработки.Кроме того, он обеспечивает вторичные разработки для пользователя для разработки нового программного обеспечения - Обработка данных, зарегистрированных HFD-UT2C ~ UT40C позволяет пользователям настраивать функции и интерфейсы, а затем интегрировать их в систему для формирования различных ультразвуковых систем применения.
HFD-UT8C означает, что прибор имеет 8 каналов UT и каналы блокируются.
* Примечание: Если требуется больше каналов, пожалуйста, обратите внимание на HFD-UT40C, который поддерживает 40 каналов UT.
Спецификации:
|
Излучатель
|
|
РРФ
|
25～10 кГц
|
|
Напряжение
|
Отрицательная квадратная волна, -25～-300 В, 25 В шаговой
|
|
Ширина импульса
|
30～1000 нс,5 нс Шаги
|
|
Запускатель
|
Внутренний/внешний/кодер
|
|
Приемник
|
|
Ошибка горизонтальной линейности
|
≤ 0,4%
|
|
Ошибка вертикальной линейности
|
≤ 3%
|
|
Сверхчувствительность
|
≥ 56 дБ при использовании зонды 2.5P20 для обнаружения 200 мм блока с плоским дном Φ2.
|
|
Снижение
|
400, 80
|
|
Коэффициент выборки
|
100 миллионов
|
|
Частота работы
|
0.5～15 МГц
|
|
Прибыль
|
0.0～110.0 дБ
|
|
Фильтр
|
Широкополосные и узкополосные
|
|
Исправление
|
Положительный, отрицательный, полный спектр, радиочастоты, спектр.
|
|
Прослушивание между каналами
|
> 60 дБ
|
|
Максимальный входный сигнал
|
14VPP
|
|
Покрытие
|
0.0～10000мм (стальная длинноугольная волна), регулируемая в непрерывности, минус шаг 0,1мм
|
|
Задержка отображения
|
0～999.9μs
|
|
Сдвиг дисплея
|
- Семь.5～3000 мкм
|
|
Обработка сигнала
|
|
Ворота
|
А.,В.
|
|
Отправной пункт ворота
|
Полный охват
|
|
Ширина ворот
|
Начальная точка до полного диапазона
|
|
Высота ворот
|
5～95%
|
|
Режим испытания
|
Граница, пик
|
|
Отображение данных
|
Чтение в воротах: диапазон и звуковой путь
|
|
Измерение разрешения
|
0.1 мм
|
|
Система/другое
|
|
Потребление энергии
|
15 Вт,варьируется в зависимости от конфигурации
|
|
Передача данных
|
1000M Ethernet
|
|
Угол
|
L-Scan -75°～+75°, шаг 0.1, 1, 10 регулируемый; S-Scan -75°～+75°, автоматическая оптимизация шага
|
|
Размер
|
188×238×403; 100×200×300
|
|
Порт
|
Q5
|
|
Порт кодировки
|
2 Инкрементальный кодер
|
|
Порт USB
|
2
|
|
Порт ввода/вывода
|
Круглый тип
|
|
Чистый порт
|
100M/1000M Ethernet
|
|
Порт отладки
|
COM 1 - Прочие вопросы
|
Структурный принцип:
HFD-UT8C представляет собой независимый модуль, который подключен к хосту мониторинга через сетевой кабель.Программное обеспечение, работающее на хосте мониторинга, отправляет инструкции HFD-UT8C через сетевой интерфейс, и получает данные, возвращенные от HFD-UT8C, как показано на рисунке ниже.
Особенности:
Вторичные события
Я... Предоставить полный набор клиентских образцов программ DEMO исходный код.Пользователи могут обращаться к коду DEMO для вторичной разработки или добавлять функции непосредственно в код DEMO для разработки.
Я... Вдумчиво разработанный вторичный доступ к программированию обеспечивает интуитивное и простое программирование, поддерживающее ручное отладку.пользователь может отправлять приборы на HFD-UT2C~UT40C вручную для проверки эффекта изменения параметров
Отличные физические особенности
Я... Внутренняя интегрированная ультразвуковая схема возбуждения, форма отрицательной квадратной волны, регулируемое напряжение от - 25V до - 300V, регулируемая ширина импульса от 30ns до 1000ns,максимальное совпадение с различными типами передающих элементов.
Я... Внутренне интегрирован с большинством функций обработки и обнаружения сигнала, необходимых для ультразвукового инструмента обнаружения ошибок, таких как сжатие А-волн, обнаружение ворот, измерение звукового пути,и т.д.., вы можете быстро установить стандартную ультразвуковую систему обнаружения дефектов.
Я... Предлагает сырые данные для обработки пользователя путем отправки сырых данных AD-приобретения клиентам.
