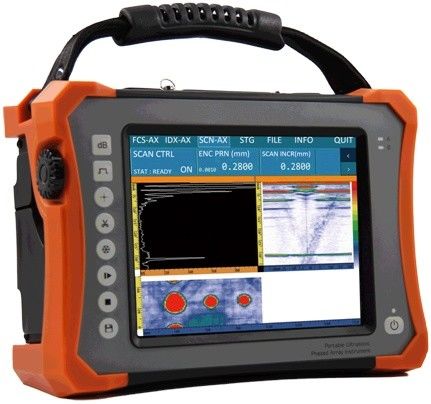

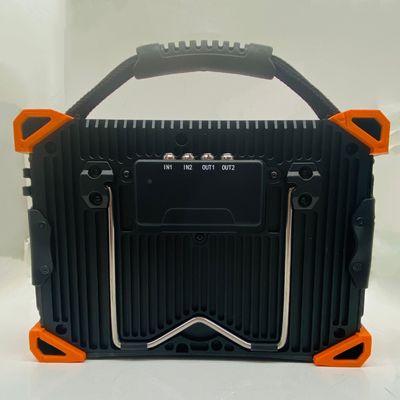

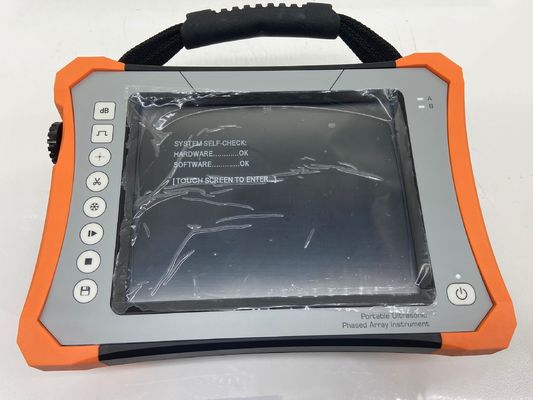

Портативный ультразвуковой дефектоскоп с фазированной решеткой HPA-500

Портативный ультразвуковой дефектоскоп с фазированной решеткой HPA-500
Портативный ультразвуковой дефектоскоп с фазированной решеткой HPA-500 Портативный ультразвуковой дефектоскоп с фазированной решеткой HPA-500 Портативный ультразвуковой дефектоскоп с фазированной решеткой HPA-500

Большие изображения :  Портативный ультразвуковой дефектоскоп с фазированной решеткой HPA-500

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HUATEC
Номер модели: ГПА-500
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
контакт

Портативный ультразвуковой дефектоскоп с фазированной решеткой HPA-500

описание
Отображать: 11-дюймовый цветной TFT-дисплей с разрешением 800x600 Порты датчика: 160-контактный порт преобразователя PA; Порт обычного преобразователя Lemo-00 для TR или T&R
Память: Встроенная: 16 ГБ оперативной памяти + 4 ГБ ФЛАСШ;SD-карта (максимум до 32 Гб); Внешняя: USB-накопит Источник питания: AC:100V240V,50V60Hz;DC:12V
Выделить:

портативный дефектоскоп с фазированной решеткой

,

ультразвуковой дефектоскоп с гарантией

,

оборудование для неразрушающего контроля HPA-500

Портативный ультразвуковой дефектоскоп с фазированной решеткой HPA-500
Введение

HPA-500 — это портативный 64-канальный ультразвуковой дефектоскоп с фазированной решеткой, первоначально разработанный HUATEC. Он водонепроницаемый и маслостойкий, без вентилятора и с сенсорным экраном. Регистрация данных всего процесса, инновационные датчики с фазированной решеткой и методы контроля являются преимуществами этой модели. Эта модель гарантирует превосходную производительность и поддержку, что делает ее одной из лучших в своем роде благодаря высокому соотношению C/P.

Спецификация
Конфигурация канала
Режим Пенсильвания ЮТ ТОФД
Канал 16:64 2 2
Физические характеристики
Отображать 11-дюймовый цветной TFT-дисплей с разрешением 800х600 пикселей.
Порты преобразователя 160-контактный порт преобразователя PA; Порт обычного преобразователя Lemo-00 для TR или T&R
Порты ввода/вывода USB2.0Порт: 2 (кол-во)
HDMI; кодер
LAN(гигабитный сетевой адаптер);
WI-FI
Ввод/вывод (ввод в эксплуатацию)
2D-кодер
Память Встроенный:16 ГБ ОЗУ + 4 ГБ флэш-памяти; SD-карта (макс. до 32 ГБ);
Внешний:USB-накопитель
Масса 3,5 кг (с 1 аккумулятором)
Измерение 284мм*202мм*95мм
Источник питания Переменный ток: 100–240 В, 50–60 Гц, постоянный ток: 12 В
Зарядка (батарея) внутри или индивидуально
Срок службы батареи 6 часов
Рабочая мощность 24 Вт
Язык Английский
Температурные условия Атмосфера: -20 ℃ ~ 50 ℃
Хранение:-20℃～60℃
ИП IP54
Технические характеристики производительности
Режим Пенсильвания ЮТ ТОФД
ПРФ 50 Гц~10 кГц 50 Гц~5 кГц 50 Гц~5 кГц
Напряжение Биполярный, ±45～±100В, по 5В на шаг Отрицательная прямоугольная волна, -75В~-250В, 25В на шаг Отрицательная прямоугольная волна, -75В~-250В, 25В на шаг
Ширина импульса 20~800 нс, по 5 нс на шаг 20～800 нс, по 5 нс на шаг 20～800 нс, по 5 нс на шаг
Демпфирование 50 Ом 80 Ом/400 Ом 80 Ом/400 Ом
Частота выборки 125 МГц 200 МГц 200 МГц
Точность задержки 2,5 нс Н/Д Н/Д
Задержка приема 0~40мкс Н/Д Н/Д
Пропускная способность 0,5 МГц～19 МГц 0,5 МГц～15 МГц 0,5 МГц～15 МГц
Прирост 0,0～80дБ 0,0～110,0 дБ 0,0～110,0 дБ
Фильтр 0,5-9,6 МГц, 2,5-12,9 МГц, 3,8-19 МГц опционально широкополосный, узкополосный широкополосный, узкополосный
Исправление ФВ ФВ РФ
Отклонять 0~80% 0~80% 0~80%
Режим сканирования А/Л/С/К А ОБЪЯВЛЕНИЕ
Запуск Кодер Н/Д Кодер
Сканировать линию Макс 128 Н/Д Н/Д
Перекос L-сканирование: -89°～+89°
S-сканирование:-89°～+89°		 Н/Д Н/Д
Смарт-Кал Скорость/задержка/ACG/TCG/энкодер ЦАП/ДГС Задержка/значение X/PCS/волна/энкодер
Диапазон 0,0～1000 мм, мин 1 мм 0,0～2000 мм 0,0～2000 мм
Отображение задержки (макс.) 1000 мм 2000 мм 2000 мм
Импульсный сдвиг (макс.) Н/Д 2000 мм 2000 мм
Единица мм мм мм
Ворота А/Б А/Б А/Б
Ворота Старт Доступно в пределах Доступно в пределах Доступно в пределах
Ширина ворот Доступно в пределах Доступно в пределах Доступно в пределах
Порог ворот 0-100% 5-95% 0-100%
Сигнал тревоги Зуммер/светодиод Зуммер/светодиод Зуммер/светодиод
Пятнистость Гребень / Фланг Гребень / Фланг Гребень / Фланг
Зачитать Усилитель/Путь/Горизонтально/Глубина Усилитель/Путь/Горизонтально/Глубина Усилитель/Путь/Горизонтально/Глубина
Разрешение 0,5 мм 0,1 мм 0,1 мм
Приложение
  • Обычный или специальный сварной шов стальной конструкции, котла, сосуда под давлением, трубопровода, объектов атомной энергетики, плавсредств, масляных баков, этиленовых трубок и т. д.
  • Железнодорожные сварные швы, колесные пары и оси локомотивов.
  • Стыки FSW из алюминиевых сплавов и склеивание композитов, используемых в аэрокосмической промышленности.
  • Лезвия и болты, используемые в энергетике.
  • Случаи, когда во время проверки недостаточно места для передвижения; Случаи, когда предпочтение отдается традиционному УЗ.
Детали упаковки
  • ГПА-500 1шт.
  • Датчик PAUT 1 шт.
  • PAUT Зонд-клин 2шт.
  • UT Нормальный зонд 2.5P20 1шт.
  • Угловой зонд UT 2,5P13*13 60°1 шт.
  • Кабель УЗ-зонда LEMO 00-BNC 2 шт.
  • Литий-ионный аккумулятор 1 шт.
  • Зарядное устройство 1 шт.
  • Преобразователь мощности 1 шт.
  • HDMI-кабель 1 шт.
  • Перекрестный кабель 1 шт.
  • Шестигранный ключ (S2.5) 1шт.
  • Чемодан для инструментов 1 шт.
  • USB-накопитель (8 ГБ) 1 шт.
  • Руководство пользователя 1 шт.
  • Сертификат 1шт.
Дополнительные аксессуары
  • Зонд TOFD 5 МГц 6 мм/7,5 МГц 3 мм/
  • TOFD Wedge 60° с противоизносным гвоздем, 70° с противоизносным гвоздем
  • TOFD Wedge R100 Кривая поверхность R100/0°
  • Кабель зонда TOFD LEMO 00-LEMO 00
  • Непараллельный TOFD-сканер
  • Сканер фазированной решетки
  • Удлинитель кабеля энкодера
  • Другой шестигранный ключ для TOFD
  • Другие датчики/клин для фазированных решеток и TOFD
  • Калибровочный блок
Основная функция
  • Система управления файлами и записями для гибкого соединения между настройкой (основной закон и модель), калибровкой и проверкой
  • Модульная конфигурация: L-скан, S-скан, LC-скан, SC-скан, стыковая сварка, коленчатый вал, трубопровод, TOFD, UT (обычный),
  • 3D-имитационная модель
  • Анализ изображений
  • Естественная структура тепловыделения
  • Динамическая глубинная фокусировка (DDF)
  • Плавная фильтрация
  • Сенсорный экран
  • Калибровка ACG
  • Калибровка ВКГ
