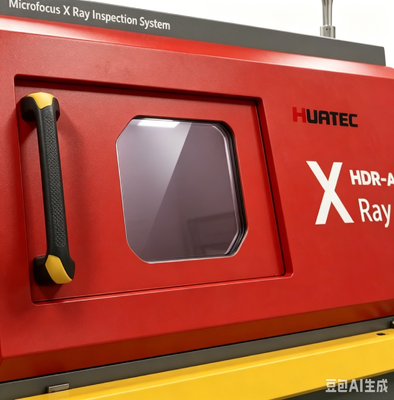

HDR-A90 Микрофокусная рентгеновская машина HD Плоская панель детектор многофункциональное измерение и пустота испытательное оборудование

Источник рентгеновского излучения

Тип

Закрыто, микрофокус

Максимальное напряжение трубы

90 кВ

Максимальный ток трубы

200 мкА

Размер огневой точки

5 мкм

Функция

Автоматическое предварительное нагревание

Детектор плоской панели

Эффективная область

130 мм*130 мм

Размер пикселя

85 мкм

Резолюция

1536*1536

Скорость кадров

20 кадров в секунду

Наклонный угол

60°

Таблица

Размер

530 мм*530 мм

Область обнаружения

500 мм*500 мм

Максимальная нагрузка

10 кг

Оборудование

Увеличение

Геометрия 200X

Система 1500X

Скорость проверки

Максимально 3,0 с/точка

Размеры

1360 мм (L) * 1365 мм (W) * 1730 мм (H)

Вес

1200 кг

Электрическое питание

AC110-220V 50/60HZ

Максимальная мощность

1500 Вт

Промышленный ПК

I5 процессора, 8 ГБ оперативной памяти, 500 ГБ SSD

Дисплей

24 ′′ HDMI LCD

Безопасность

Утечка излучения

Нет утечки, международный стандарт: ≤ 1μSv/h

Свинцовое стекло

Прозрачное стекло свинцового стекла защищает от радиации, чтобы наблюдать за внутренним состоянием.

Защитная блокировка окон и задних дверей

После того, как пользователи откроют окно или заднюю дверь, рентгеновская трубка немедленно отключается.

Электромагнитный выключатель безопасности

После включения рентгеновского луча пользователи не могут открыть окно наблюдения.

Аварийная остановка

Рядом с рабочим положением, нажмите, чтобы выключить

Защита труб

Пользователь не может оставить программное обеспечение, если не закрыть рентгеновскую трубку.

Модуль функции

Операция

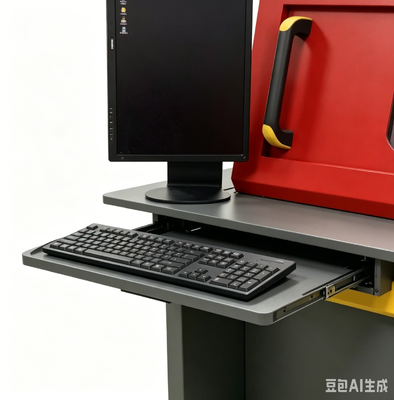

Клавиатура и мышь могут завершить все операции

Рентгеновская трубка

контроль

Используя мышь, чтобы нажать на кнопку X можно включить или выключить рентген.или типа для регулировки.

Строка состояния

Отображает состояние блокировки, состояние предварительного нагрева и состояние рентгеновского излучения, перемещаясь между красным и зеленым.

Настройка эффекта изображения

Яркость, контраст и увеличение изображения могут быть свободно регулированы для достижения удовлетворительного результата.

Список продуктов

Пользователи могут сохранять параметры проверки, такие как положение оси Z, яркость, контраст и увеличение, и могут напрямую вызвать параметры при проверке одного и того же продукта,для повышения эффективности инспекций.

Навигация

окно

После того, как камера сделает фотографию стола, нажмите на любой из них, стол переместится на место, на которое вы нажмете и отобразите на экране.

Состояние оси движения

Показать координаты в реальном времени.

Результат проверки

Результаты измерений (скорость пустоты, расстояние, площадь и т.д., установленные пользователями) отображаются в порядке.

Контроль скорости

Скорость движения каждой оси может регулироваться на медленную, нормальную и быструю.

Уровень пустоты

измерение

Автоматический расчет

Нажмите на две точки, чтобы определить прямоугольник.и может получить данные о скорости пустоты, площадь запорного шара, окружность, максимальная скорость пустоты, длина и ширина, и указывает NG или OK красным и зеленым.

Настройка параметров

Пользователи могут регулировать порог серого цвета, пиксели, контраст, фильтрацию размера и другие параметры, чтобы получить точные результаты автоматического расчета.

Добавить пустоты

вручную

Пользователи могут нарисовать многоугольник или свободную фигуру и рассчитать ее как пустоту в скорости пустоты.

Сохранить

параметры

Пользователи могут сохранять такие параметры, как порог серости, пиксели, контраст, фильтрация размера и другие параметры, и могут напрямую вызвать параметры при обнаружении одного и того же продукта,для повышения эффективности обнаружения.

Прочая функция измерения

Расстояние

Нажмите на точки A и B, чтобы установить базовую линию, затем нажмите на точку C, чтобы измерить вертикальное расстояние от точки C до базовой линии.

Коэффициент расстояния

Он в основном используется для измерения скорости сварки проходного отверстия.Разделить вертикальное расстояние от точки D до исходной линии на вертикальное расстояние от точки C, чтобы получить процентное соотношение вертикального расстояния от D до C.

Угол

Нажмите на точки A и B, чтобы установить их в качестве базовой линии, затем нажмите на точку C, чтобы измерить угол между лучами BA и BC.

Радиус

Для измерения окружности, площади и радиуса используется три точки.

Периметр

Он в основном используется для измерения квадратных компонентов, нажмите две точки, чтобы определить квадрат, измерить длину, ширину и площадь.

Автоматическая проверка

Ручная настройка

Пользователи могут устанавливать любые позиции на столе в качестве пунктов проверки, программное обеспечение автоматически проверяет и сохраняет изображение.

Массив

Для обычных пунктов проверки пользователям нужно только установить два пункта проверки и количество строк и столбцов, программное обеспечение автоматически проверяет каждый пункт и сохраняет фотографии.

Автоматический

идентификация

Для пунктов инспекции с очевидными особенностями программное обеспечение автоматически определяет их положение, принимает измерения и сохраняет изображение.
