Магнитный сканер утечек на днище резервуара HMLF-2020

Сканер утечки магнитного потока коррозии на дне резервуара HMLF-2020 является одной из самых передовых в мире систем обнаружения коррозии на дне резервуара, объединяющей множество технологий. Он в основном используется для обнаружения утечки магнитного потока при коррозии днища резервуаров в нефтяной и химической промышленности. Система оснащена 192 катушечными датчиками Холла MLF и 64 датчиками Холла LMA, что позволяет обнаруживать коррозионные дефекты на дне резервуара и определять, на какой поверхности (верхней или нижней) расположен дефект. Сочетание этих двух результатов обнаружения значительно помогает в анализе причин коррозии, предотвращении коррозии и оценке рисков.

• Оборудование имеет разъемную конструкцию, основной блок и магнитные части могут быть разделены, что упрощает разборку и удобную транспортировку;
• 256 шт датчиков;
• Ширина сканирования 300 мм;
• Скорость обнаружения: 500 мм;
• Он может различать дефекты на верхней и нижней поверхностях;
• Оснащен обращенными вперед фарами дальнего и ближнего света;
• Имеет подсветку места дефекта и лазерную индикаторную линию места дефекта;
• Имеет мигающий свет, указывающий место размещения устройства;
• Он имеет двойные лазерные индикаторные линии для прямой траектории движения оборудования;
• Имеет порт для зарядки мобильного телефона;
• Имеет функцию зарядки планшета;
• Дополнительная литиевая батарея высокой емкости 54 Ач, обеспечивающая более 8 часов автономной работы;
• 12-дюймовый прочный компьютер с сенсорным экраном, легкий и удобный для переноски;
• Сбор и анализ данных в режиме реального времени;
• Прецизионный механический энкодер немецкого производства имеет погрешность длины 3 мм.
• Двигатель импортируется напрямую из Германии, что обеспечивает бесперебойную работу и надежное качество.

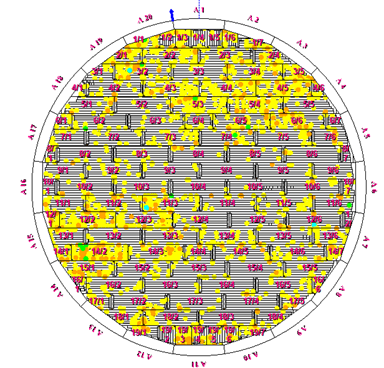

• Системы могут автоматически отображать CAD-графику всей нижней пластины резервуара, находить корродированные участки и использовать различные цвета для обозначения степени коррозии.
• измерение толщины, вакуумная камера и испытания магнитными частицами могут быть добавлены к графике нижней пластины резервуара и полностью отображены в отчете для создания отчета об проверке всей нижней пластины резервуара.
• Он имеет функцию сравнения и наложения, которая позволяет сравнивать результаты, обнаруженные в этот раз, с предыдущими, чтобы определить изменения в дефектах.
• Он имеет дизайн исправлений и статистические функции, обеспечивая надежную поддержку персонала по техническому обслуживанию резервуаров.
• Гидравлические стержни оборудования позволяют инспекторам легко снимать магнитный мост с опорной плиты.

• Доступна дополнительная док-станция для снятия и хранения магнитов, которая предотвращает прилипание магнитов к ферромагнитным предметам, что упрощает обращение и транспортировку.
• Дополнительная док-станция оснащена четырьмя прочными резиновыми колесами, которые позволяют тянуть ее вперед, снижая трудоемкость;
• Может быть установлена ​​дополнительная тележка для основного блока, которая может перемещать разобранный основной блок без необходимости его переноски двумя людьми.
• Дополнительный переключатель предотвращения столкновений может быть установлен для предотвращения столкновений с препятствиями впереди из-за неправильного управления;
• Дополнительная конфигурация с регулируемым углом обзора для планшетных компьютеров;
• Дополнительная конфигурация включает в себя регулируемую, управляемую компьютером и вращающуюся регулировку угла обзора 2D;
• Дополнительное управление работой прямого руля;
• Дополнительное управление рулем мотоцикла;
• Можно добавить проводное управление работой;
• Можно добавить функцию беспроводного управления;
• Дополнительная функция: функция торможения.

• Автоматизированное обнаружение и рисование САПР
• функция создания патчей
• Функция создания отчетов об испытаниях
• Анализ формы и размера дефектов
• Дефекты могут быть обнаружены визуальным осмотром, ультразвуком, вакуумной камерой и магнитопорошковым контролем.
• Укажите количество и расположение дефектов непосредственно для каждой платы.

1. Съемный основной блок: 1 шт.
2. Прочный планшет с сенсорным экраном 12 дюймов: 1 шт.
3. Программное обеспечение для тестирования и анализа: 1 комплект
4. Программное обеспечение для графических отчетов: 1 комплект.
5. Зарядное устройство и зарядное устройство: 1 комплект.
6. Монтажный кронштейн компьютера: 1 комплект
7. Болты для крепления компьютера: 2 шт.
8. Один комплект пластин для сравнительных испытаний: по одной толщиной 6 мм, 8 мм, 10 мм и 12 мм.
9. Транспортные коробки: 3 шт.
