Инструмент для проверки магнитных частиц Magnaflux Pie Field Indicator

Индикатор кругового поля Magnaflux Прибор для контроля магнитных частиц

Обзор

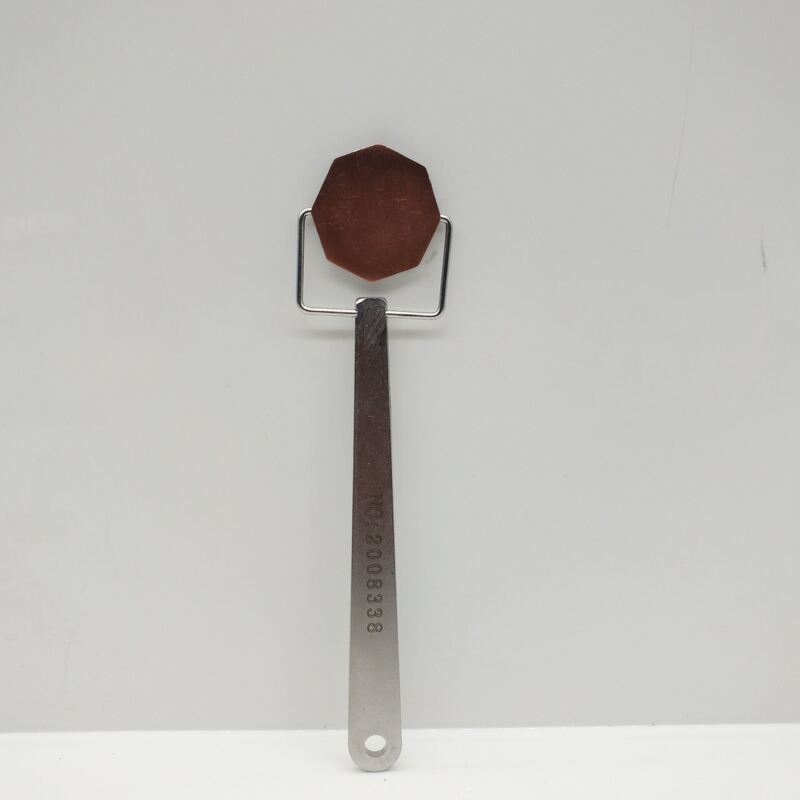

Pie Gauge — это инструмент для быстрой проверки направления магнитного потока на поверхности. Он состоит из восьми сегментов черных металлов, спаянных в одно целое, образуя звездчатый узор из неоднородностей цветных металлов. Восемь линейных разрывов обеспечивают индикацию во всех направлениях. Обычно этот круговой измерительный прибор используется с сухими порошками для проверки ярма. Его можно держать под любым углом, и он будет генерировать показания перпендикулярно направлению магнитного потока. Ручка из цветного металла с шарниром.

Инструкции

Поместите шаблон для круга как можно более ровно на испытательную поверхность видимыми частями круга вниз. Намагничьте поверхность и нанесите магнитные частицы. Индикации будут формироваться вдоль линий, пересекающих направление магнитного потока. Показания, перпендикулярные магнитному потоку, будут более сильными и четкими, чем показания под углом. Никакие показания не будут формироваться параллельно (вдоль) магнитному потоку. Примечание: круговой индикатор не показывает силу магнитного поля.
