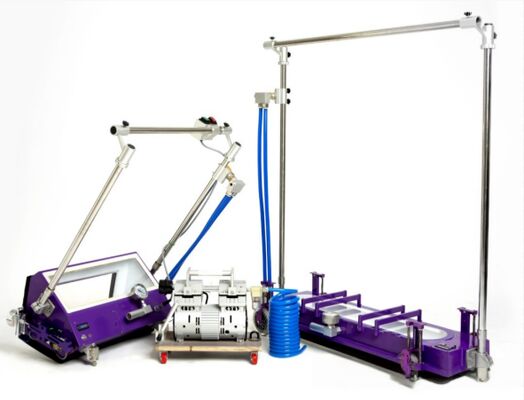

Система обнаружения утечки сварки вакуумной коробки сварки на нижней пластине резервуара для хранения нефти

Система обнаружения утечек сварных швов вакуумной коробки на нижней пластине резервуара для хранения нефти

1. Введение продукта

Чтобы улучшить общий контроль резервуара для хранения масла, наша компания специально спроектировала и разработала серию систем обнаружения вакуумных резервуаров для обнаружения утечек сварных швов на нижней пластине резервуара для хранения масла.

Стандартная портативная система обнаружения вакуумных резервуаров может обнаружить нахлесточный/стыковой сварной шов на нижней пластине резервуара для хранения любого размера, а также кольцевой сварной шов (угловой сварной шов) на нижней пластине резервуара для хранения диаметром более 5 метров. Для оценки целостности различных сварных швов наша система обнаружения вакуумной камеры является эффективным, быстрым и экономичным методом обнаружения, а степень обнаружения проникающей коррозии/отверстий составляет не менее 95%.

2. Особенности

1) Обычная модель обычно нажимает на коробку рукой, поэтому она будет очень уставать, мы улучшили необходимость наклоняться прямо ногами

2) При движении колеса у нас под танком; не нужно поднимать бак, чтобы передвигаться

3) Вакуумный насос может дистанционно управлять роботом, сайт очень удобен.

3. Требования к техническим параметрам:

3.1 Вакуумный бокс для контроля нахлесточных и стыковых сварных швов

3.1.1 Степень вакуума: не менее 60 кПа;

3.1.2 Длина обнаружения сварного шва: не менее 800 мм;

3.1.3 Проверить типы сварных швов: нахлесточные и стыковые швы на днище резервуара;

3.1.4 Требования к диаметру резервуаров: могут применяться ко всем диаметрам резервуаров;

★3.1.5 Режим работы: Инспекционный персонал может завершить всю операцию стоя;

★3.1.6 Система освещения:светодиодная система освещения в вакуумном боксе;

3.1.7 Электропитание системы освещения: встроенная литиевая батарея емкостью 3 Втч, время автономной работы не менее 16 часов;

★3.1.8 Подвижное колесо: Вакуумный ящик оснащен 4 движущимися колесами, 4 подвижных колеса с пружиной можно поднять, что позволяет перемещать вакуумный ящик;

★3.1.9 Вспомогательный стержень: Клапан сброса давления установлен на вспомогательном стержне, и персонал по обнаружению может переключать клапан сброса давления, когда они находятся в нормальном состоянии.

3.2 Вакуумный бокс для контроля кольцевых сварных швов

3.2.1 Вакуум: не менее 60 кП;

3.2.2 Длина обнаружения сварного шва: не менее 400 мм;

3.2.3 Вид контрольного шва: угловой шов;

3.2.4 Диаметр резервуара: ≥5 м;

★3.2.5 Режим работы: Инспекционный персонал может завершить всю операцию стоя;

★3.2.6 Система освещения: Светодиодная система освещения в вакуумной коробке;

3.2.7 Электропитание системы освещения: встроенная литиевая батарея емкостью 3 Втч, время автономной работы не менее 16 часов;

★3.2.8 Подвижное колесо: Вакуумный ящик имеет 2 движущихся колеса, 2 подвижных колеса с пружиной можно поднять, что позволяет перемещать вакуумный ящик;

★3.2.9 Вспомогательный стержень: Клапан сброса давления установлен на вспомогательном стержне, и персонал по обнаружению может переключать клапан сброса давления, когда он стоит нормально;

★3.2.10 Другие вспомогательные функции: Два электромагнита с силой всасывания 85 кг и два двигателя с толкателем с силой тяги 19 кг установлены с обеих сторон вакуумного ящика.

3.3 Вакуумный насос

3.3.1 Напряжение: 220 В, 50/60 Гц;

3.3.2 Расчетное давление: 92 кПа;

3.3.3 Тип насоса: электровакуумный насос с вентилятором;

3.3.4 Скорость потока: 200 л/мин;

3.3.5 Масса: не более 10,5 кг;

3.3.6 Мощность: не более 450 Вт.

4. Требования к конфигурации

4.1 Вакуумный насос: 1 шт.

4.2 Сварка внахлестку и стыковая сварка Вакуумный ящик: 1 комплект

4.3 Коробка для угловой сварки: 1 комплект.

4.4 Мягкая воздушная трубка: 1 комплект

4.5 Батарея питания вакуумного насоса: 1 шт.

4.6 Инструкция: 1 экз.;

4.7 Транспортировочные коробки: 3 шт.

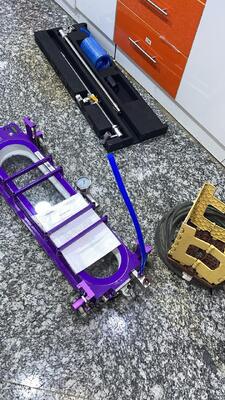

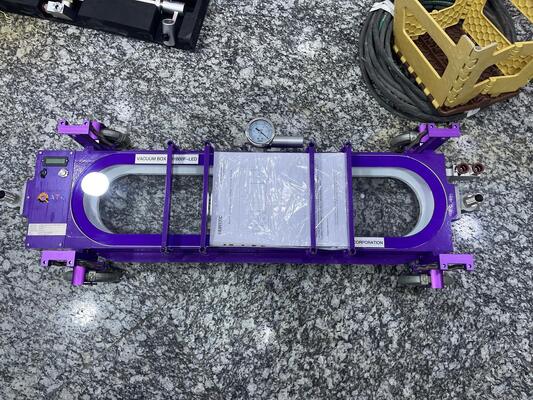

Вакуумная камера HV1800F-LED подходит для стыковой сварки или сварки внахлестку.

2. Технические параметры
