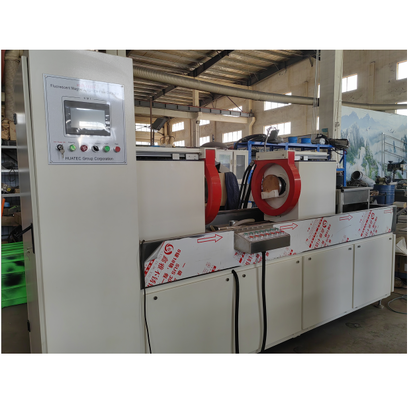

Флуоресцентный магнитный детектор дефектов частиц типа скамейки

I.Принцип работы

Инспекция магнитных частиц использует взаимодействие между магнитным полем утечки в месте дефекта заготовки и магнитными частицами.Он использует разницу в магнитной проницаемости между поверхностными и близкими к поверхности дефектами (такими как трещины).В результате магнитации, изготовленная из стали, изготовленная из железа, и магнитное проницаемость стали.магнитное поле на непрямых частях этих материалов будет искажено, что приводит к частичной утечке магнитного потока и созданию магнитного поля утечки.Используя свойство того, что магнитное поле утечки в месте дефекта может адсорбировать магнитные частицыЭто притягивает магнитный порошок для образования магнитного порошкового накопления в месте дефекта - магнитных следов.

II. Использование

Fluorescent magnetic particle flaw detectors are used to detect fine defects such as cracks and slag inclusions on and near the surface of ferromagnetic workpieces (such as couplings) caused by forging, тушение, шлифование, усталость, обработка нитей и т.д.

Спецификация части

Диаметр <φ400 мм, длина 200~500 мм

III.. Стандартный

Магнитный детектор неисправностей частиц:GB/T8290?? 2011

Условия наблюдения при испытании магнитных частиц:GB/T 5097-2020/ISO 3059:2012

Американское общество испытаний и материалов: метод испытания магнитных частиц ASTM E1444-01

ЕС, международные стандарты:DIN EN ISO 9934-2-2003

IV.Процесс обнаружения

Питание --- Механическая рука захватывает детали в ожидательное положение --- конвейерная лента транспортирует детали в магнитное положение --- нанесение нитей, распыление, and magnetization --- The mechanical hand grabs the parts to the observation position --- observing the outer surface --- rotating the disc 360 degrees to observe the inner hole --- the mechanical hand grabs the parts to the demagnetization area --- the parts are demagnetized through the demagnetization coil --- The parts roll down to the unloading rack under the effect of gravity

VТехнические параметры

VI.Функции и особенности

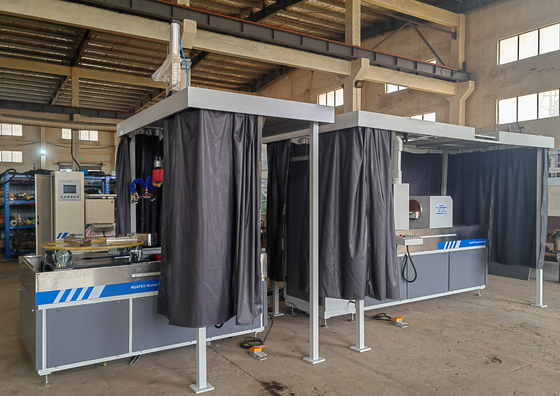

• Темная комната, уникальный дизайн формы.
• Фиксированная ультрафиолетовая лампа
• Испытание флуоресцентных магнитных частиц
• Магнитизация с помощью штанги, продольная магнетизация, соединенная магнетизация
• Контрольная панель с сенсорным экраном, английское меню
• Текущий может быть предварительно сделан с истинным дисплеем RMS
• Основные компоненты - международных брендов.
• Функция управления фазой отключения
• Автоматическое обезмагничивание при ослаблении

VII.Таблица конфигурации

1 комплект х флуоресцентной магнитной линии обнаружения дефектов частиц

2 комплекта x магнитующих источников питания

1 комплект х магнитное устройство

1 набор х вращающийся стол наблюдения

2 комплекта x манипуляторов трансплантации

1 комплект х темная комната

1 комплект х стандартных образцов

1 комплект х магнитный счетчик

1 комплект х переключатель ног

1 комплект х подвесной ультрафиолетовой лампы

1 комплект х ручной ультрафиолетовой лампы
