Калибратор вибрации для акселерометров, датчиков скорости и приближения

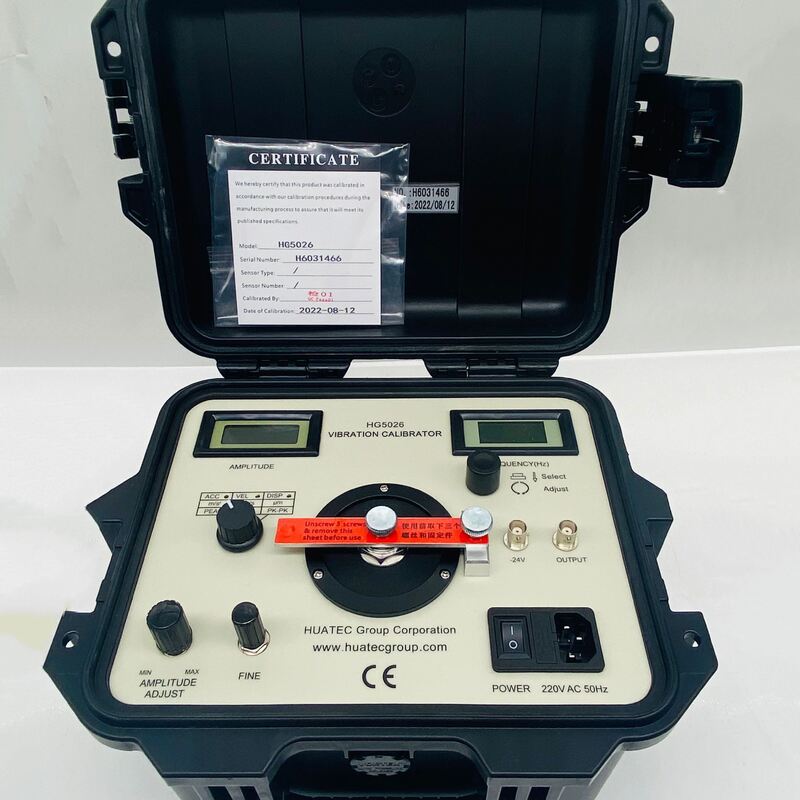

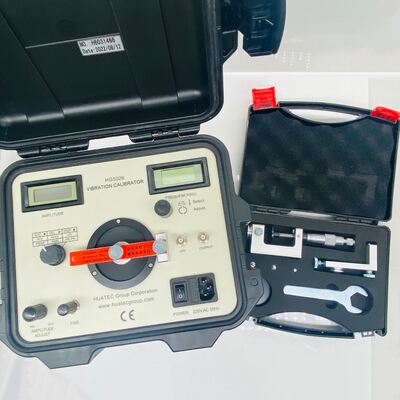

Калибратор вибрации HG5026может использоваться для калибровки виброакселерометров, датчиков скорости и приближения, а также измерительных приборов вибрации. В калибраторе можно задать стандартный синусоидальный сигнал вибрации на любой частоте от 1 до 1280 Гц. Амплитуда ускорения, скорости и перемещения может быть задана с помощью потенциометров и отображаться на цифровых дисплеях. Может генерироваться как горизонтальная, так и вертикальная вибрация.Калибратор вибрации HG5026объединяет в себе генератор синусоидального сигнала, усилитель мощности, стандартный датчик и вибростенд, отличается небольшим объемом, высокой точностью и простотой эксплуатации. Может использоваться как в лаборатории, так и на месте.
Технические характеристики
Диапазон частот и точность: от 1 до 1280 Гц +0,01%
Точность амплитуды
Ускорение (@10 м/с2 пик) от 40 Гц до 320 Гц+ 0,3 дБ+ 1 цифра
от 20 Гц до 640 Гц+0,5 дБ+1 цифра
Скорость ( @20 мм/с среднеквадратичное значение): от 40 Гц до 320 Гц+0,5 дБ+1 цифра
Перемещение (@50 мкм пик-пик) от 40 Гц до 320 Гц+ 0,5 дБ+ 1 цифра
Линейность датчика приближения: датчики 5 мм и 8 мм Диапазон: 0~2,0 мм
Дисплей: 3 1/2-разрядный дисплей для ускорения, скорости или перемещения и частоты
Максимальная амплитуда вибрации и максимальный вес датчика
Поскольку вибростенд, используемый в калибраторе вибрации HG5026, довольно мал, при калибровке датчиков разного веса на разных частотах выходная амплитуда калибратора также будет разной. Максимальная амплитуда вибрации и максимальный вес связаны с максимальным ускорением, максимальной скоростью и максимальным перемещением, генерируемыми калибратором при определенной частоте и с определенным весом калибруемого датчика. Конкретные цифры можно увидеть в следующей таблице.
|
Вес
Частота
|
<100 г |
<250 г |
<500 г |
| a(м/с2) |
v(мм/с) |
d(μм) |
a(м/с2) |
v(мм/с) |
d(μм) |
a(м/с2) |
v(мм/с) |
d(μм) |
| 10 Гц |
2,5 |
28 |
1300 |
3,5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Гц |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Гц |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Гц |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Гц |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8,5 |
24 |
| 320 Гц |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3,5 |
5 |
| 640 Гц |
30 |
5 |
3 |
20 |
3,5 |
2 |
6 |
1 |
* |
| 1280 Гц |
23 |
2 |
* |
10 |
0,9 |
* |
5 |
0,4 |
* |
*При более высокой частоте значение перемещения вибрации очень мало, поэтому выход сигнала вибрации от калибратора отсутвует.
