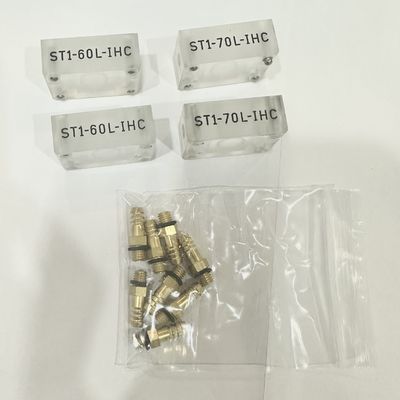

Неразрушающий контроль коррозии корня сварного шва методом TOFD: один передатчик и один приемник, широкополосный зонд с узким импульсом

Неразрушающий контроль коррозии корня сварного шва TOFD с одним передатчиком и одним приемником широкополосного узкоимпульсного датчика

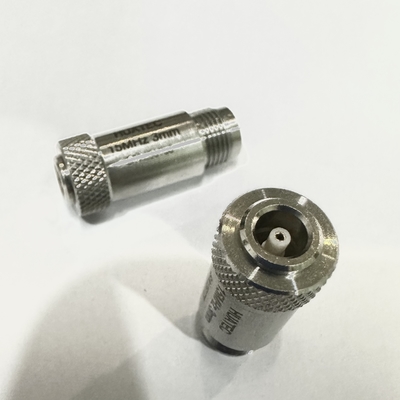

Датчик TOFD является ключевым компонентом, используемым в неразрушающем контроле для обнаружения методом дифракции ультразвукового времени пролета (TOFD).
Принцип работы: Технология TOFD использует два широкополосных узкоимпульсных датчика, один для передачи и один для приема, для обнаружения. Датчики симметрично расположены относительно центральной линии сварного шва. Передающий датчик генерирует нефокусированный луч продольной волны, который падает на контролируемую заготовку под определенным углом. Часть луча распространяется вдоль поверхности и принимается приемным датчиком, в то время как часть луча отражается от нижней поверхности, а затем принимается датчиком. Приемный датчик определяет местоположение и высоту дефекта, принимая сигнал дифракции от вершины дефекта и его разницу во времени.

Параметры производительности:

Особенности
*Малые кристаллы: Они могут достигать большого угла рассеяния и увеличивать площадь покрытия.
*Широкополосный: Он может генерировать сигналы в гораздо более широком диапазоне частот. Например, проходящая волна представляет собой сигнал с частотой, намного меньшей, чем центральная частота.
*Узкий импульс: Для достижения наилучшего разрешения.
*Высокая чувствительность: Обычно изготавливается из пьезоэлектрических композитных материалов, имеет высокую эффективность преобразования акустоэлектрических сигналов.

Сценарии применения
*Нефтехимическая промышленность: Часто используется для контроля основного оборудования, такого как нефтепроводы и резервуары для хранения, и может оперативно обнаруживать внутренние дефекты, которые могут возникнуть из-за таких факторов, как коррозия и напряжение, тем самым избегая крупных аварий, таких как утечки и взрывы.
*В области энергетики: Во время регулярного технического обслуживания и ремонта основного оборудования, такого как котлы и паровые турбины в энергетической промышленности, датчики TOFD могут использоваться для глубокого обнаружения целостности внутренней структуры оборудования, оперативного выявления потенциальных дефектов и их устранения.
*Аэрокосмическое производство: Играет решающую роль в контроле важных компонентов, таких как лопатки авиационных двигателей и детали конструкции фюзеляжа, способных точно обнаруживать внутренние дефекты и предотвращать летные происшествия, вызванные дефектами.

Специальный тип
*Фазированный датчик TOFD: В основном используется для обнаружения коррозии в корне сварных швов.

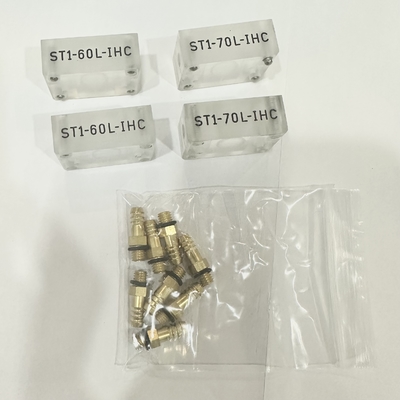

*Специальный датчик TOFD для труб малого диаметра: Оснащен специальной призмой TOFD для труб малого диаметра, используется для контроля труб малого диаметра.
*Датчик TOFD с призмой COD: Используя призмы COD, его можно использовать для контроля продольных сварных швов контейнеров в соответствии с соответствующими поверхностями заготовок.
*Датчик TOFD с призмой из нержавеющей стали: Использование призмы из нержавеющей стали может защитить призму.
