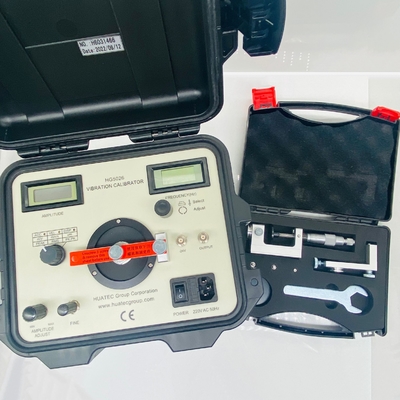

Вибрационный калибратор HG5026
Вибрационный калибратор HG-5026 может использоваться для калибровки виброакселерометров, датчиков скорости и приближения, а также измерительных приборов вибрации. В калибраторе можно задать стандартный синусоидальный сигнал вибрации на любой частоте от 1 до 1280 Гц. Амплитуда ускорения, скорости и перемещения может быть задана с помощью потенциометров и отображается на цифровых дисплеях. Может генерироваться как горизонтальная, так и вертикальная вибрация. HG-5026 объединяет в себе генератор синусоидального сигнала, усилитель мощности, стандартный датчик, виброметр и вибростенд, отличается небольшим объемом, высокой точностью и простотой эксплуатации. Может использоваться как в лаборатории, так и на месте.
|
Вес
Частота
|
<100 г |
<250 г |
<500 г |
| a(м/с2) |
v(мм/с) |
d(μм) |
a(м/с2) |
v(мм/с) |
d(μм) |
a(м/с2) |
v(мм/с) |
d(μм) |
| 10 Гц |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Гц |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Гц |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Гц |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Гц |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Гц |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Гц |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Гц |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Диапазон частот и точность: от 1 до 1280 Гц +0,01%

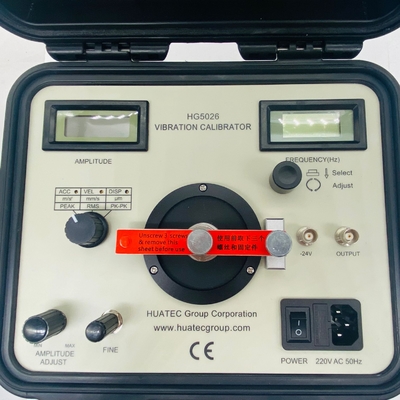

Описание панели
1 Дисплей амплитуды вибрации
Отображает амплитуду вибрации
2 Калибровочный потенциометр Предназначен для калибровки этого калибратора путем сравнения показаний точного виброметра и дисплея этого устройства. Установите переключатель выбора функции в положение ACC, затем с помощью отвертки отрегулируйте дисплей, чтобы он соответствовал показаниям точного виброметра. Затем отрегулируйте VEL и DISP таким же образом.
3 Переключатель выбора параметра Выберите отображаемый параметр калибратора
4 Регулировка амплитуды вибрации
5 Медленная регулировка амплитуды вибрации
6 Вибрационная головка для крепления датчика, подлежащего калибровке
7 Резьбовое отверстие для крепления стойки датчика приближения
Для калибровки датчика приближения.
8 Выключатель питания
9 Розетка для входного кабеля питания переменного тока 220 В
10. Разъем для выхода вибрации
Для мониторинга формы волны/искажений вибрации
11 Выходной разъем напряжения –24 В
Обеспечение питания – 24 В постоянного тока для калибровки датчика приближения.
12 Регулировка частоты
Нажмите для выбора позиции цифры, поверните для изменения значения
13 Дисплей частоты вибрации
