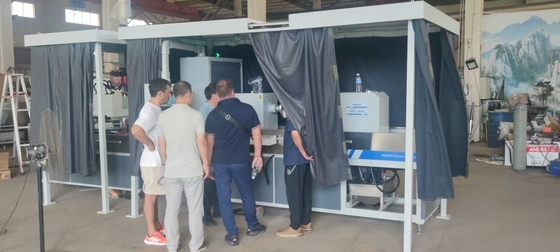

HMP-8000 Флуоресцентная магнитная машина для обнаружения дефектов частиц Круговой ток AC 0 ~ 8000A

HMP-8000 Флуоресцентная магнитная машина для обнаружения дефектов частиц Круговой ток AC 0 ~ 8000A

1Принцип работы

Магнитное обнаружение частиц использует взаимодействие магнитного поля утечки и магнитного порошка при дефекте заготовки.Он использует разницу между поверхностными и почти поверхностными дефектами железостальных изделий (такими как трещины).После намагничивания магнитное поле на дискontinue месте этих материалов будет искажено,образующие часть утечки магнитного потока и вызывающие магнитное поле утечкиТаким образом, притягивая магнитный порошок, образуется накопление магнитного порошка на дефекте - магнитный след, при соответствующих условиях освещения, показывающий местоположение и форму дефекта.

2. Использование

Флуоресцентная магнитная машина для обнаружения дефектов частиц используется для обнаружения поверхности и близкой поверхности ферромагнитной заготовки (такой как: редуктор, колесо редуктора, вал редуктора и т. д.) из-за ковки, тушения,шлифование, усталость, вызванная трещинами и включением шлаков и другими мелкими дефектами.

3. Стандарт осуществления

1. Магнитный детектор дефектов частиц:GB/T8290?? 2011

2. Условия наблюдения обнаружения дефектов магнитных частиц:GB/T 5097-2020/ISO 3059:2012

3Американское общество по материалам и испытаниям: метод испытания магнитных частиц ASTM E1444-01

4. Европейский Союз, Международный стандарт: DIN EN ISO 9934-2-2003

4Дальность обнаружения.

Части типа колец редукторов(1)

Волы редукторов и мелкие части(2)

5Технология обнаружения

Части оборудования (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking

Волокно редуктора и мелкие детали (2): питание - магнитная подвеска для распыления - магнетизация зажимания - наблюдение вращения - демагнетизация - вытеснение

6. Технический параметр

Диапазон обнаружения:диаметр передачи ≤ 700 мм,высота ≤ 410 мм;

Диаметр оси ≤ 300 мм, длина < 700 мм

Расстояние между электродами:0~410 мм(регулируемая)

Окружающий ток:AC 0~8000AЭффективное значение (с контроллером фазы отключения)

Продольный магнитный потенциал:AC 0~18000AT Эффективное значение ((С контроллером фазы отключения)

Способ обнаружения: обнаружение флуоресцентных магнитных частиц

Режим намагничивания:окружное намагничивание, продольное намагничивание, композитное намагничивание

Режим зажима:пневматическое зажимание

Демагнитизирующий эффект:остаточность менее 0,3 мТ

Чувствительность обнаружения:Стандартная испытательная пленка А1 (15/50) четко отображается

Силовое питание:трехфазный пятипроводный переменный ток 380 В 50 Гц

7. Описание устройства

7.1 Электрическая система управления

Система управления основана на программируемом логическом контроллере (PLC), который управляет работой двух электродов и устройства для намагничивания и демагнетизации.С кабинетом управления в качестве основного тела, он содержит различные исполнительные компоненты, магнитную схему запуска, главный трансформатор и т.д.

Ввод магнитизирующего тока и других параметров через сенсорный экран.

Все индикаторы, кнопки и рабочие огни установщика обнаружения неисправностей используют 24 В безопасное напряжение.

Хост для обнаружения неисправностей, демогнитизатор и оболочка распределительного шкафа надежно заземлены.

7.2 Хозяин

Главная машина:Фюзеляж, резервуар из нержавеющей стали, магнит, система распыления.

Корпус:Фюзеляж сварен высококачественным материалом, прочным и красивым.

Сборник из нержавеющей стали:Изготовлен из высококачественной нержавеющей стали для сбора магнитной суспензии.

Магнит:Магнитизирующий электрод намагничивает деталь по окружности, а намагничивающая катушка намагничивает ее по долготе.Коулин и электродная плита изготовлены из высококачественной медиМеханизм зажима приводится в действие пневматическими компонентами, и рабочая часть зажимается между двумя электродами, чтобы сформировать окружное магнитное кольцо.

7.3 Система распыливания магнитной подвески

Он состоит из магнитного подвесного сборного резервуара, насоса воды, трубопровода и головки распылителя.перемешивание и закачивание магнитной подвески для обратного потока к сосуду. резервуар сбора жидкости находится снаружи, а универсальное колесо с тормозным устройством установлено внизу.Наблюдательная платформа и демогнитизирующий конвейерный ремень основного двигателя все восстановлены в резервуар сбора жидкости, чтобы избежать капель.

8Основной бренд и поставщик электрических деталей

Все компоненты и компоненты оборудования являются импортными или отечественными продуктами известных брендов, самодельные продукты прошли проверку качества.
