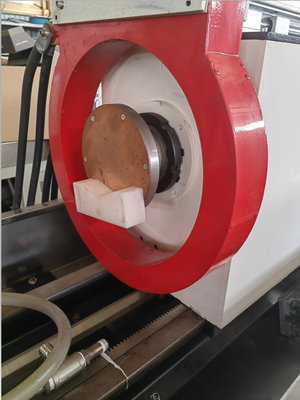

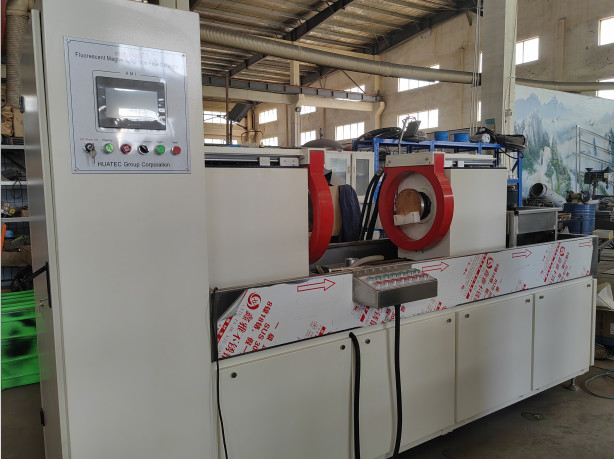

Машины для обнаружения неисправностей флуоресцентных магнитных частицHMP-6000A
Принцип работы
Магнитное обнаружение дефектов частиц использует взаимодействие магнитного поля утечки и магнитного порошка на дефекте заготовки,который использует разницу между поверхностными и почти поверхностными дефектами стальных изделий (такими как трещины)После намагничивания магнитное поле при дискontinuality этих материалов будет искажено,образующие часть утечки магнитного потока и создающие магнитное поле утечкиТаким образом, притягивая магнитный порошок для формирования магнитного порошка накопления на дефекте - магнитные знаки, при соответствующих условиях освещения, показывающие местоположение и форму дефекта
Применение
Флуоресцентная магнитная машина для обнаружения дефектов частиц используется для обнаружения поверхности и близкой поверхности ферромагнитных запчастей (таких как болты, булавы, буши, шестерни, колеса передач, коленчатый вал и т. д.).) из-за подделки, тушение, измельчение, усталость, вызванная трещинами и включением шлаков и другие незначительные дефекты.
Технический параметр
Диаметр (φ400 мм), длина 1000 мм
Способ обнаружения: обнаружение люминесцентных или нелюминесцентных магнитных частиц
Режим намагничивания: окружное, продольное, композитное намагничивание
Расстояние между электродами: 0 ~ 1000 мм (регулируемое)
Режим зажима: пневматическое зажимание
Магнитизирующий ток: 0~6000A
Демагнитизирующий эффект:5 А/см
Чувствительность обнаружения: стандартная испытательная пленка А1 (15/50) четко отображается.
Источник питания: трехфазный 5-проводный AC 380V 50Hz
| Параметры испытаний |
| Нынешнее название |
Кондиционер |
| Круговой магнитный ток ((A) |
5500 |
| Метод продольной намагниченности |
Электромагнитный ярмо, катушка, расположенная внутри электродной коробки |
| Продольный ток намагничивания (A) |
¥50 |
| Максимальный диаметр катушки ((мм) |
500 |
| Максимальное расстояние полюса ((мм) |
1000 |
| Контроль |
Учебное пособие |
| Операционный интерфейс ((*) |
Сенсорный экран |
| Застежка ((*) |
пневматический |
| Движущаяся головка электрода |
2PCS |
| Режим вращения |
Электрические |
| Способ магнитации AC |
Магнитизация по окружности, магнитизация по продольному направлению, композитная магнитизация |
| Способ демагнитизации переменного тока |
Автоматическое обезмагничивание при ослаблении |
| Время опрыскивания |
Руководство |
| Время намагничивания |
каждый раз |
| Время ротационного наблюдения |
круг |
| Время демогнетизации |
каждый раз |
| ловкость |
объем 40L; оборудован роликом, смешивающей функцией, |
| фильтр из нержавеющей стали, двойного использования для нефти и воды |
| Белый свет |
¥1000 lx |
| Ошибка текущего измерения |
≤ ± 10% |
| Источник воздуха |
0,08-0,1МРа |
| Сила |
Трехфазный пятипроводной 380V±10%, 50Hz |
| Общий размер ((мм) |
Длина:2500 |
| Ширина: 800 мм ((темная комната не нужна) |
Исполнительный стандарт
Машина для обнаружения дефектов магнитных частиц: GB/T8290-2011
Условия наблюдения для проверки магнитных частиц: GB/T 5097-2020/ISO 3059:2012
Американское общество материалов и испытаний: метод испытания магнитных частиц ASTM E1444-01
Европейский Союз, международный стандарт: DIN EN ISO 9934-2-2003
Стандартная конфигурация
1 основной аппарат для обнаружения неисправностей флуоресцентных магнитных частиц
Магнитная система восстановления распылителя подвески 1 комплект
Один гаусс-метр
1 магнитная трубка для измерения концентрации суспензии
