Машина для обнаружения неисправностей флуоресцентных магнитных частиц HMP-6000A
(1) Процесс испытания:

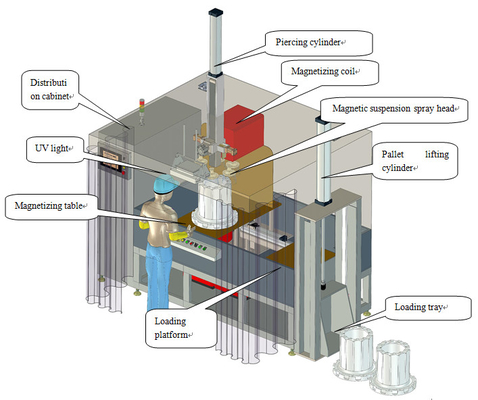

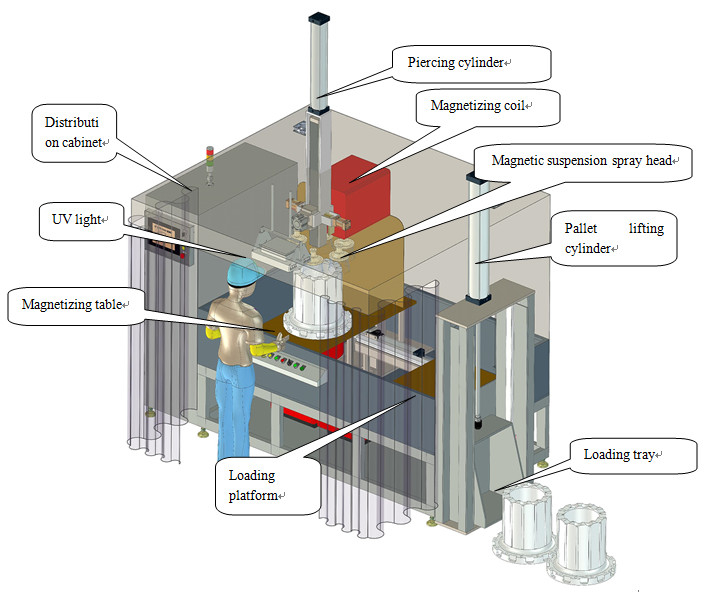

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Принцип работы
Магнитное обнаружение дефектов частиц использует взаимодействие магнитного поля утечки и магнитного порошка на дефекте заготовки,который использует разницу между поверхностными и почти поверхностными дефектами стальных изделий (такими как трещины)После намагничивания магнитное поле при дискontinuality этих материалов будет искажено,образующие часть утечки магнитного потока и создающие магнитное поле утечкиТаким образом, притягивая магнитный порошок для формирования магнитного порошка накопления на дефекте - магнитные знаки, при соответствующих условиях освещения, показывающие местоположение и форму дефекта
Использование
Флуоресцентная магнитная машина для обнаружения дефектов частиц используется для обнаружения поверхности и близкой поверхности ферромагнитных запчастей (таких как кольцо подшипника, кольцо зуба, цилиндр, конус и т. д.) из-за ковки,отжима, измельчения, усталости, вызванной трещинами и включением шлаков, и других незначительных дефектов.
Технический параметр
Расстояние между электродами: 0 ~ 500 мм
Круговой ток: 0~8000A
Продольный магнитный потенциал: 0~12000AT
Способ обнаружения: обнаружение люминесцентных магнитных частиц
Режим намагничивания: окружное намагничивание, продольное намагничивание, композитное намагничивание
Режим зажима: пневматическое зажимание
Демагнитизационный эффект: реманентность менее 0,3mT
Чувствительность обнаружения: стандартная испытательная пленка А1 (15/50) четко отображается.
Источник питания: трехфазный 5-проводный AC 380V 50Hz
| Список технических параметров |
текущий
Имя |
Кондиционер |
| Круговой магнитный ток ((A) |
6000A |
| Продольный магнитный потенциал потока ((AT)) |
12000 |
| Внутренний диаметр катушки ((мм) |
400 |
| Максимальное расстояние между электродами ((мм) |
500 |
| хозяин |
Сплит-тип (электрический кабинет управления, отделенный от основного двигателя) |
| чувствительность |
Тип shim ((15/50) Прозрачный дисплей |
| Временная нагрузка |
≤ 30% |
| Режим управления |
Ручная/полуавтоматическая |
| Интерфейс работы |
Кнопка/тач-экран |
| Режим зажима |
пневматический |
| Способ магнитации AC |
Магнитизация по окружности, магнитизация по продольному направлению, композитная магнитизация |
| Демагнитизация AC |
Автоматическое обезмагничивание при ослаблении |
| Ультрафиолетовый свет |
Висячие, ручные |
| Время опрыскивания |
3 ′′ 6 ′′ / Ручная работа |
| Время намагничивания |
0.5"~2"/час |
| Время демогнетизации |
3 ~ 5 дюймов/час |
| Источник воздуха |
00,4-0,8 МПа |
| Источник питания |
Трехфазный пятипроводной 380V±10%, 50Hz |
соблюдать стандарты
Машина для обнаружения дефектов магнитных частиц: GB/T8290-2011
Условия наблюдения для проверки магнитных частиц: GB/T 5097-2020/ISO 3059:2012
Американское общество материалов и испытаний: метод испытания магнитных частиц ASTM E1444-01
Европейский Союз, международный стандарт: DIN EN ISO 9934-2-2003
Таблица конфигурации:
1 комплект флуоресцентной магнитной машины для обнаружения дефектов частиц
1 комплект механизма нанесения нитей из стержней
1 комплект Пневматическая подъемная платформа
1 комплект Темная комната
1 комплект стандартной испытательной пленки
1 остаточный магнитометр
1 комплект переключателя ног
1 ручная УФ-лампа
