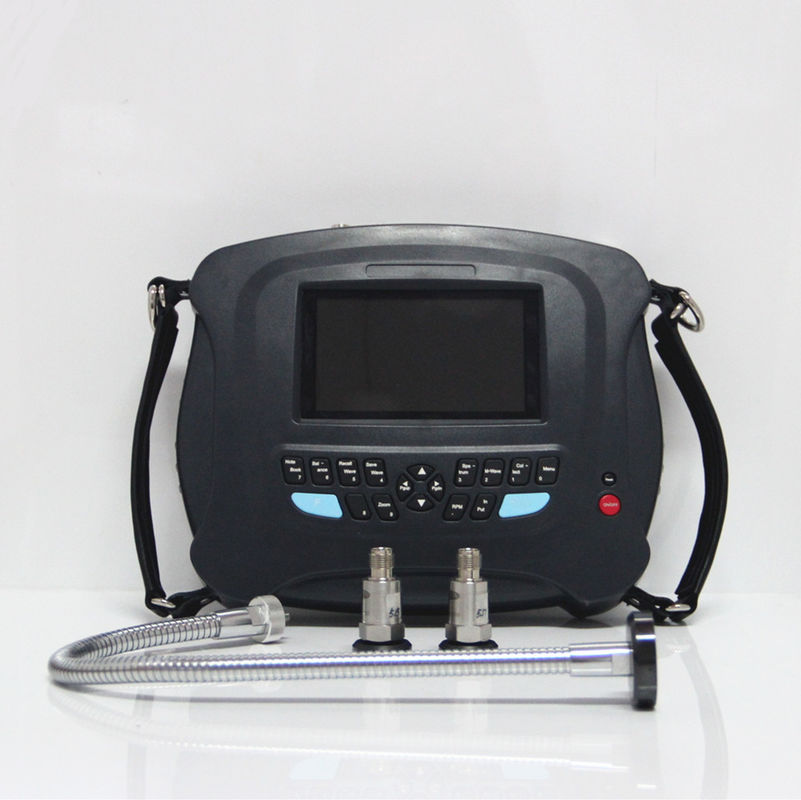

HG904A 2 канал сборщик данных / диагностический анализатор / балансировщик вибрационных фаз

HG904A 2 канал сборщик данных / диагностический анализатор / балансировщик вибрационных фаз

По оценкам, около 50 процентов всех неисправностей вызваны дисбалансом роторов.The best means for getting rid of mechanical imbalance is on-site balancing. Лучшее средство для избавления от механического дисбаланса - это балансировка на месте..НовыйHG904A Machinery Analyzer/Balancer особенно полезен для этой цели.Это также может быть использовано для измерения скорости вращения и вибрации фазы, и рассчитать дисбаланс вес и местоположение.

Amplitude ranges & Frequency Response for overall vibration measurement (Амплитудные диапазоны и частотный ответ для общих измерений вибрации):

FПримечания:

• Легко в использовании
• Векторная иллюстрация, балансирующий процесс и результат показаны ясно на первый взгляд
• Хранение балансирующих данных 10 роторов
• Selectable of trial mass remove or remain (выбираемый для испытания масса удалять или оставаться)
• Decompose of balancing result to two assigned location (Разложить балансирующий результат на два назначенных места)
• Trial weight range calculated according to the weight of rotor, rotation speed, radius and required balance grade (Триальный весовой диапазон, рассчитанный в соответствии с весом ротора, скоростью вращения, радиусом и требуемой степенью баланса)
• Trial mass validity judged automatically Проверка массовой действительности
• Измерение RPM, амплитуды и фазы
• AD:16 бит
• На месте 400,800,1600,3200,6400,12800 lines FFT spectrum and diagnosis function. 12800 lines FFT spectrum and diagnosis function. 12800 линий FFT спектр и диагностическая функция
• Двухканальная одновременная сборка данных
• Hardware envelope demodulation for bearing and gear diagnosis (Хардуерная оболочка демодуляции для диагностики подшипников и приспособлений)
• Transfer function for measuring natural frequency (Функция передачи для измерения естественной частоты)
• Waveform and spectrum display by large LCD
• Storage of vibration values and vibration waveform (Сохранение значений вибрации и формы волны вибрации)

Условия работы

• Температурный диапазон: от 5°C до 50°C
• Относительная влажность:<85%, ненасыщенные
• Без каустических газов
• Без сильного электромагнитного поля и сильного воздействия

Спецификации:

• Rotation speed range for dynamic balancing: 70-13 000 оборотов в минуту
• Авто-рейтинг и ручной рейтинг выбираемый
• Measuring accuracy of vibration: 5 процентов (измерительная точность вибрации):

1 Сенсоры: пиезоэлектрический акселерометр, магнитоэлектрическая скорость, Eddy displacement и т.д.

• 8^Второй-order эллипс анти-алиазирующий фильтр, RPM лента-пропуск фильтр
• Сигнал ввода:Ускоритель, ICPи напряжение

• Частота анализа спектра: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz only for 1-channel sampling..6KHz only for 1-channel sampling..6KHz only for 1-channel sampling..6KHz only for 1-channel sampling..6KHz only for 1-channel sampling..6KHz only for 1-channel sampling(спектральный анализ 35 кГц),

51.2KHz для двухканального отбора;(спектральный анализ 20 кГц)).

• Сохранение данных: 8G

• Notepad: 10 кодов условий для визуальной инспекции
• Вывод: USB для связи с ПК
• Сила: Ni-MH заряжаемая батарея для 8 часов непрерывной работы, предупреждение о низкой батарее
• Операционная среда: 0~55^oC, 90% влажность неконденсирующаяся
• Rotating speed measurement with photocell sensor (измерение вращающейся скорости с помощью фотоэлемента)
• Динамический диапазон: 60 дБ с 48 дБ регулируемым диапазоном прироста
• Размеры: 21×13×4 см; Вес: 1,2 кг (включая батареи)

•



  Список упаковки

  НовыйHG904A Вибрационный данный коллектор 1
  Ускоритель 2
  Магнитная гора 2
  Пробный элемент 1
  Зарядное устройство 1
  Ускоритель кабель 3
  USBКоммуникационный кабель 1
  Балансирующий модуль 1

  Tacho/Trigger Сенсор и кабель 1
  Reflector Paper набор 1
  Устройство для быстрого начала
  Программа CD 1
  Сертификаты HG904A и сенсоров 3
  Ношение чемодана 1
