Тестер твердости форм на поверхности зеленого песка

Тестер твердости форм на поверхности зеленого песка

1. Обзор

Для измерения твердости поверхности зеленых песчаных форм используются три типа испытателей твердости поверхности песка, A B C.

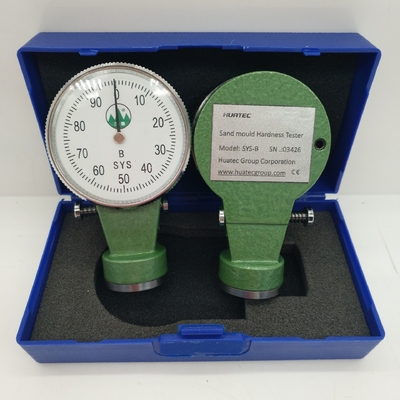

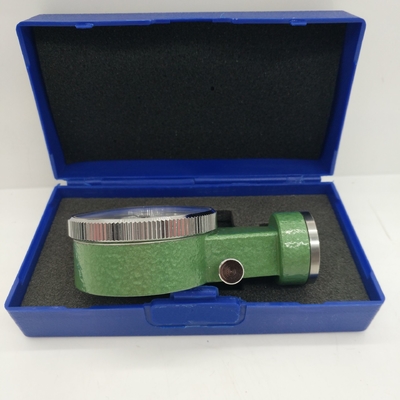

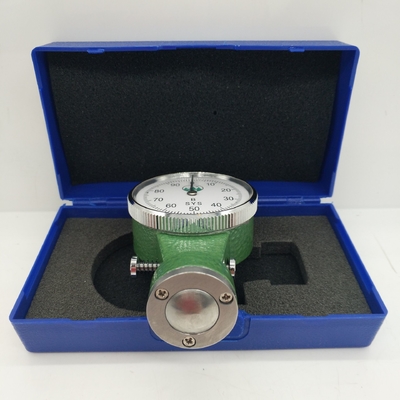

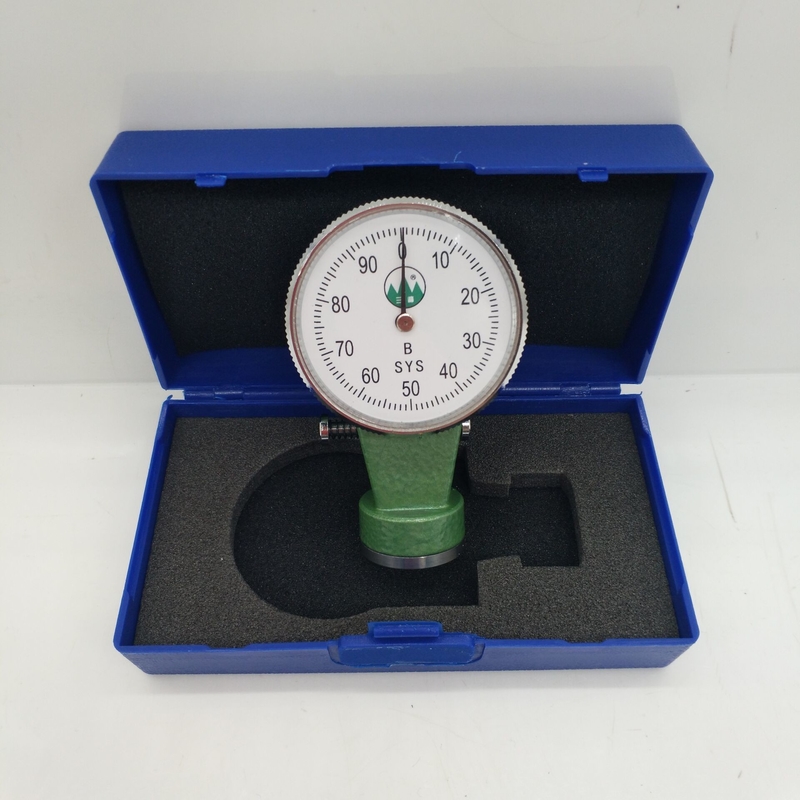

Его конструкция состоит из стойки давления (1) головы измерителя (2) чехла для часов (3) силовой пружины (4) привода (8) вращающейся передачи (14) указателя (15) регулирующего кольца (16) и так далее.

Тип А: Подходит для испытаний твердости поверхности тонких песчаных форм (ядер), отлившихся вручную или механически под низким и средним давлением.Тип B подходит для испытания твердости поверхности форм (ядер) из мелкого и грубого песка, формованных вручную или механически под низким и средним давлением.Тип C подходит для проверки твердости поверхности песчаных форм при литье под высоким давлением.

2Технические спецификации и параметры

I Точность

При указателе любое значение, соответствующая терпимость силы вводчика составляет ± 5%.

Показатель возвращается в положение O и допустимость + -1 градус.

II Размеры 90x55x28

Примечание: Максимальная нагрузка - это сила, необходимая для нажатия втягивателя до уровня головы размера (2).

3Принцип.

В соответствии с принципом линейности силы пружины и хода, ход пружины указывается поверхностным указателем через набор передач и стойки.Единицей твердости поверхности песка является (g/mm2), но обычно вместо единицы используется твердость. Поскольку их значения взаимосвязаны и последовательны, то есть, если единичное значение большое (г/мм2), соответствующее значение степени также большое.

4Использование и корректировка

I Регулировать положение O. Когда указатель (15) не находится в положении O, поворачивайте кольцо регулирования (16) для выравнивания указателя (15) с положением O. II При использованиитвердо нажимать испытатель твердости на испытываемую поверхность песка (ось испытателя твердости должна быть перпендикулярной поверхности песчаной формы);, так что поверхность головы (2) испытателя твердости находится в тесном контакте с поверхностью испытания песка, а указатель также Когда он останавливается при определенном значении, нажмите на блокировочный штифт (18) заблокировать его,считывать измеренное значение, а затем развязывать блокировочный шприц (18) для возвращения указателя (15) в положение O.

III При измерении вы можете испытать 3-5 раз на каждой измерительной части, а затем рассчитать среднее число, которое является значением твердости части.

5. Ремонт и обслуживание

I. Не открывайте крышку (13) и винты на задней стороне чехла по желанию, чтобы не допустить попадания в него песка и пыли, что повлияет на его точность.

II. При использовании или размещении он не подвергается сильным вибрациям, чтобы предотвратить неисправность прибора и повлиять на его использование.

III. Если в промежутке между втягивателем (1) и головой измерителя (2) находится песок, осторожно разверните винты 3 ~ M2, удалите голову измерителя, удалите липкий песок,и установить его так, как он есть (не вытаскивать всадник)
