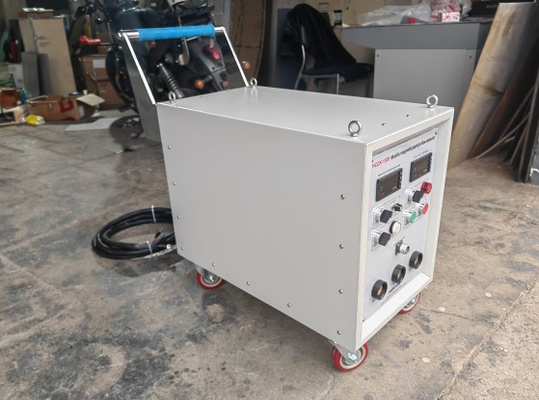

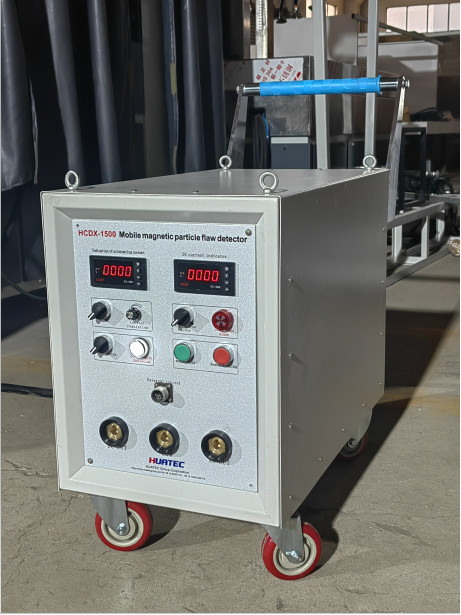

HCDX1500 Движущийся детектор магнитных частиц AC/DC

HCDX1500 Движущийся детектор магнитных частиц AC/DC

Я...Техническая спецификация

II.Характеристика структуры

Для ввода питания оборудован 10 квадратный трехядерный кабель, один конец подключен к верхнему концу выключателя,и другой конец соединен с воздушным переключателем на распределительной панели электросети, также тело приземлено.
RD и BK провода трехядерного кабеля подключены к проводнику энергофазы, а BU провода подключены к защитному кабелю заземления.
Встроенное устройство защиты предохранителя.
Для легкого снятия и замены выходного кабеля используется быстрый разъем для легкого соединения магнитной катушки или опорного зонда.
Голова зондирующей стойки представляет собой отсоединяемую медную головку, которая может контактировать с рабочей частью через медную сетку, так что она не подвержена отказу, вызванному плохим контактом.Сорт зонд с переключателем нажатия кнопки имеет трехядерный кабель, подключенный к круглой розетке в середине панели через круглый авиационный розеткиНажатие кнопки на сверхподъемном зонде может быть использовано в качестве зеленой кнопки на панели управления.Круглый авиационный розетка на трехядерном кабеле подключена к круглой розетке в середине медного стержня, и переключатель с ногой может быть подключен к зеленой кнопке на панели управления.

VПрименение и использование

1Предупреждение и внимание перед применением.

Впервые или долгое время перед использованием, пожалуйста, проверьте, являются ли внешние части хорошо нетронутыми.Также вы можете открыть крышку, чтобы проверить, если если любой развязанные из внутренних частей, но пожалуйста, не демонтируйте и не собирайте никаких деталей без разрешения.

Он должен храниться и использоваться в сухой, чистой, хорошо проветриваемой среде без кислоты или щелочей и других коррозионных газов.В этой среде не должно быть высокой температуры и сильных вибраций или ударов.

Перед включением источника питания, пожалуйста, проверьте, соответствует ли источник питания требуемому источнику питания, а также правильно ли подключение,и соответствует ли мощность электросети и коммутатора требованиям.

2. Использование и действие

(1) Подключите кабель питания к электрической сети, подключите шкаф распределения энергии и подключите главную схему к электрической сети

(2) Включите индикатор "Power", "Power", затем он реализует управление цепью на источнике питания и выхлопный вентилятор начинает работу;

(3) Когда требуется магнитное преобразование переменного тока, переключатель выборщика "AC/DC" поворачивается в положение "AC" и кнопка регулирования тока "ADJ тока" поворачивается в минимальное или соответствующее положение;

(4) Подключите медный разъем одного конца из двух 120мм2 кабелей к соответствующему выходному интерфейсу машины.и обратить внимание на кабель, чтобы подключить к соответствующему выходному концу (конца AC или конца DC);

(5) Нажмите на пусковую кнопку панели или переключатель ноги, пусковая схема запустит импульс для управления работой SCR и осуществит проверку магнитации переменного тока;

(6) Соедините электрод с рабочей частью, или наклоните кабель к рабочей части или с помощью метода натяжки.

(7) Нажмите на пусковую кнопку или переключатель ноги, настроить кнопку регулирования тока, чтобы амперметр указал значение тока, требуемое для обнаружения дефектов,и затем нажмите на кнопку запуска, чтобы завершить намагничиваниеПри максимальном токе применяется внешняя магнитная проверка частиц, как правило, время намагничивания составляет менее 2 секунд,и должно быть более 5-10 раз прерывистое время (менее время намагничивания, кратное промежуточному времени может быть сокращено соответственно).

(8) Если требуется обезмагнитизация, просто переключите выборный переключатель "Mag. / Demag. " на "Demag. " и выполните операции, как выше шаги (1) до (7);

(9) Если вам нужно использовать полуволновую постоянную магнитацию, просто поверните выборный переключатель "AC/DC" в положение "DC", в это время внутреннее рабочее реле KC1 всасывание, завершить переключение работы.(Необходимо отметить, что выходный кабель также должен использовать соответствующий выходный конец после переключения)

(10) При прекращении использования отключить главный выключатель питания и выключатель распределительной панели питания и, при необходимости, удалить внешние принадлежности.
