HUATEC FD-GT-1010 цифровой ультразвуковый детектор дефектов
13-й конкурс профессиональных навыков инженерной строительной системы в 2017 году, единственный официально обозначенный инструмент.
Первый национальный военно-гражданский конкурс профессиональных навыков в 2016 году, единственный официально обозначенный инструмент.
Экран оснащен высокоразрешительным ТФТ-экраном 1/2-T-R (640×480), обеспечивающим хорошее рабочее состояние на открытом воздухе или при интенсивном солнечном свете.Энергия поставляется батареей 6-8 часов в непрерывном режиме службы.

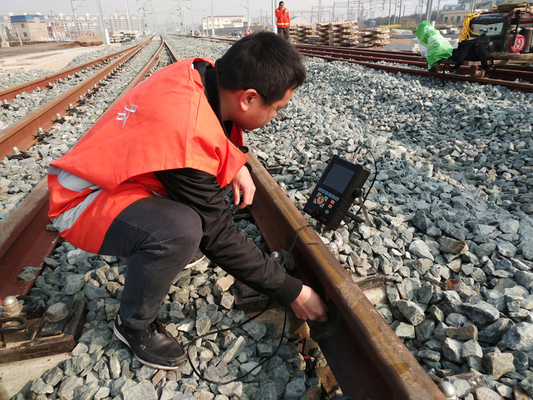

Он весит всего 1,5 кг. Он применим в подвижном или воздушном рабочем поле для окаменелости, нагнетательного сосуда, электроэнергии и железнодорожного транспорта.
Особенности:
- Софистицированная схема с частотой отбора проб 640 МГц позволяет системе быстро отражать сигналы от дефектов и интерпретировать их точно до деталей, независимо от того, насколько они слабы и малы,который обеспечивает реальное время и правдивость сигналов эхо.
- Усовершенствованный квадратный волновой привод делает устройство чрезвычайно проницаемым с высоким соотношением сигнала к шуму при применении на высокотускнеющие материалы или толстые работы.напряжение привода, и устойчивость к заглушению способствуют высокому разрешению устройства при использовании на тонких работах или композитах.
- Технология цифровой фильтрации PIR для улучшения соотношения сигнала к шуму.
- Качество 5,7 дюймового транс-отражающего TFT экрана (640×480), подходящего для работы на открытом воздухе или на солнце.
- В соответствии с EN12688-1:2000, длительная и непрерывная запись и хранение, в соответствии со стандартами TSG R0004-2009.
- Автоматическое регулирование скорости в зависимости от материалов, над которыми работается, и адаптация параметров, таких как временная задержка, значение K, к различным зондам; цифры DAC и AVG могут быть легко организованы и нарисованы.
- Порт SD-карты для массового хранения; порт USB для расширенного объема с U-диска и для расширенного управления с клавиатуры или мыши, реализуя связь, передачу данных и вывод на бумаге с ПК.
- Эргономически оптимизированная конструкция и внешний вид с многоугольной регулируемой ручкой. Весит 1,5 кг, включая встроенную батарею и зарядное устройство для легкой эксплуатации и перевозки.
Спецификации:
| Аттенюатор |
Каждые 12 ± 1 дБ |
| Эквивалентный входный шум |
< 80×10-9V/√HZ |
| Импульс передачи |
отрицательная квадратная волна; напряжение регулируется от 25 до 250 В в непрерывном режиме, с шагом 25 В; ширина регулируется от 30 до 1000 нс в непрерывном режиме, с шагом 5 нс. при смене 400Ω/200 В,обе стороны короче 10 нс, и импульс будет оптимизирован в приводе. |
| Режимы испытаний |
Одно/двойное |
| Снижение |
400,80Ω |
| Частота работы |
Широкополосная и узкополосная передача.0.5-15 МГц; узкий:1.5 ≈ 3 МГц |
| Прибыль |
0.0·110.0dB, шаги: 0.1/1.0/2.0/6.0dB; автоматическое увеличение скорости на смене 0.1 Db |
| Вариант скорости |
10001500m/s, регулируемый в непрерывности; 30 предварительно установленных номинальных скоростей для обычных материалов |
| Покрытие |
0.0·10000мм (стальная длинная волна), регулируемая в непрерывности, минус шаг 0,1 мм |
| Исправление |
положительный, отрицательный, полный ход, RF |
| Предел и сигнализация |
Два порога/ворота с опциональным аппаратным приводом в режиме реального времени |
| прогрессивная волна, регрессивная волна и фигура DAC; акустическая или оптическая сигнализация тревоги |
| Режим измерения: пик, передний край |
| Дисплей |
5.7 "TFT цветный ЖК-дисплей, разрешение 640 × 480 |
| Сдвиг импульса |
-7,5 ≈ 3000 мкм |
| Запуск зонда |
0~999,9μs |
| Повторяющаяся частота пульса |
25-800 Гц, автоматическая регулировка |
| Ошибка вертикальной линейности |
≤ 3% |
| Ошибка горизонтальной линейности |
≤ 0,4% |
| Сверхчувствительность |
≥ 60dB (200Φ2 плоская дновая дыра) |
| Резолюция |
≥36dB ((Модель зонда: 5MHz 14mm Dia) |
| Динамический диапазон |
≥ 32 дБ |
| Отказать |
(090%) %; без ущерба для линейности и прибыли |
| Уровень шума |
< 10% (продольная волна из стали, 250 мм) |
| Порт |
соединитель трансмиссии: Q9 (BNC) |
| USB HOST |
| Порт Micro SD |
| Силовое питание |
Ли аккумулятор с большой емкостью и без эффекта памяти, мощный в течение 6-8 часов |
| Встроенное зарядное устройство (или внешнее зарядное устройство); переменная мощность: 220 В |
| Ультразвуковые стандарты |
совместима с EN12668-1 |
| в соответствии с JB/T 10061-1999 |
| Вес |
около 1,50 кг (встроенная батарея и зарядное устройство) |
| Размер |
246 мм × 166 мм × 47 мм |
Специальный тандемный сканер для рельсовой сварки
Тандемный сканер HSCQc1-H2 предназначен для обнаружения включений, отверстий, разреженности внутри центральной части сварного шва поперечного сечения рельса.
Особенности
1Сканер оснащен двумя зондовыми ручками, подвижными в противоположном направлении.
2Весь звуковой путь остался в стальной части рельса.
3Положите сканер, оборудованный парой зондов T-R, в центральную часть рельсового куска и настроите ручку, когда зонд будет двигаться от отправной точки линейки к ближнему снимку,который будет выполнять процесс обнаружения от головы до дна поперечного сечения сварного шваГлубину дефекта можно прочесть с линейки.
4Простая конструкция, легкий вес и высокая долговечность.
5Он может быть соединен с любым прибором UT с парой соединителей T-R.
6Более портативный в сочетании с моделями HUATEC FD-GT-1010 и FD-GT-1020 и подходящий для полевой работы.
