Резюме:

Индикатор магнитного поля соответствует китайскому стандарту JB3965-85, JB4730-94,и Америка Рекомендованный метод для магнитных частиц инспекции ASTME709 Стандарт и ASTMA275 Стальные ковки магнитные.

"испытание магнитных частиц для стальных сосудов под давлением" и "исследование магнитных частиц для кованых сосудов под давлением".

Дизайн проверки частиц подходит не только для сосудов под давлением, но и для общих механических продуктов, это хороший инструмент, необходимый для обнаружения магнитных дефектов частиц.

Он может проверять всеобъемлющую производительность оборудования для обнаружения неисправностей, магнитной частицы магнитной подвески и соответствующий метод работы.

Мы можем легко использовать его, чтобы отразить интенсивность и направление магнитного поля в магнитной области.

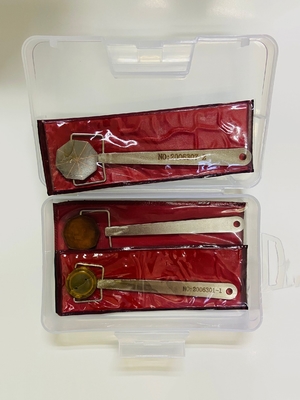

Индикатор магнитного поля:

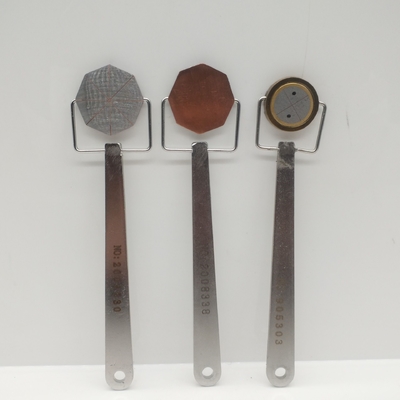

1Индикатор магнитного поля подходит для магнитного контроля частиц стальных сосудов давления и общих механических изделий.

2Индикатор магнитного поля подходит для магнитного контроля частиц кованых стальных деталей и общих механических изделий.

Использование:

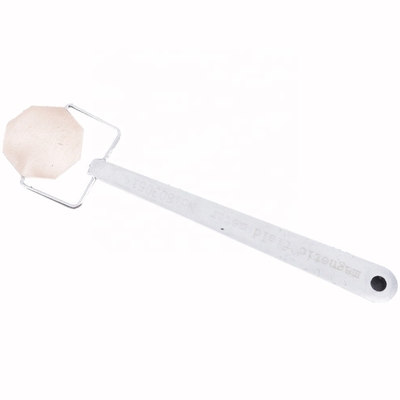

При использовании индикатора магнитного поля типа 1, держите рукоятку в руке, используйте медную поверхность с лицом вверх, восьмилинейная поверхность прикреплена к рабочей части;

Используя индикатор магнитного поля типа 2, держите ручку так, чтобы обе стороны индикатора магнитного поля были прикреплены к рабочей части.

непрерывный метод проверки с индикатором магнитного поля типа 1 и типа 2, когда магнитный порошок или магнитная суспензия после распыленияна поверхности индикатора магнитного поля появляются четкие и заметные магнитные линии, это означает, что магнитный эффект был произведен, когда индикатор магнитного поля не образует магнитный след или в желаемом направлении, следует изменить и настроить метод намагничивания.

Индикатор магнитного поля типа 3 скопирован из Западной Германии.

Он может не только проверить оборудование для обнаружения неисправностей, но и проверить, соответствует ли всеобъемлющая производительность и метод работы магнитной частицы магнитной подвески.

Его можно удобно использовать для отражения интенсивности и направления магнитного поля в намагниченной области.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

Индикатор магнитного поля состоит из плоского, не остающегося кольца щита вот так, внутри кольца щита вот так.

Предоставляется цилиндрическое мягкое железо, состоящее из четырех частей.

Четыре части отделены друг от друга немагнитными щелчками, образуя две перпендикулярные щели, на которых вращается крышка.

Перекрёсток обложки 0,5 мм, и каждые 90 градусов на обложке выгравированы 1, 2, 3 и 4 буквы.и расстояние между крышкой и цилиндром из мягкого железа можно регулировать, вращая крышку.

Когда вы изучаете устройство на магнитной части, часть линии магнитного поля образуется через мягкую железную колонну.соответствующий разрыв в крестообразной трещине в крышке появится в соответствии с направлением магнитного поля.

Поверните крышку на 360 градусов, что означает, что крышка находится на расстоянии 0,5 мм от цилиндра мягкого железа.

Если магнитный дисплей частиц все равно не исчезнет.

Для определения направления магнитного поля индикатор магнитного поля можно медленно вращать на месте, пока трещина не станет наиболее видимой.в какой точке магнитное поле перпендикулярно показанному трещину.
