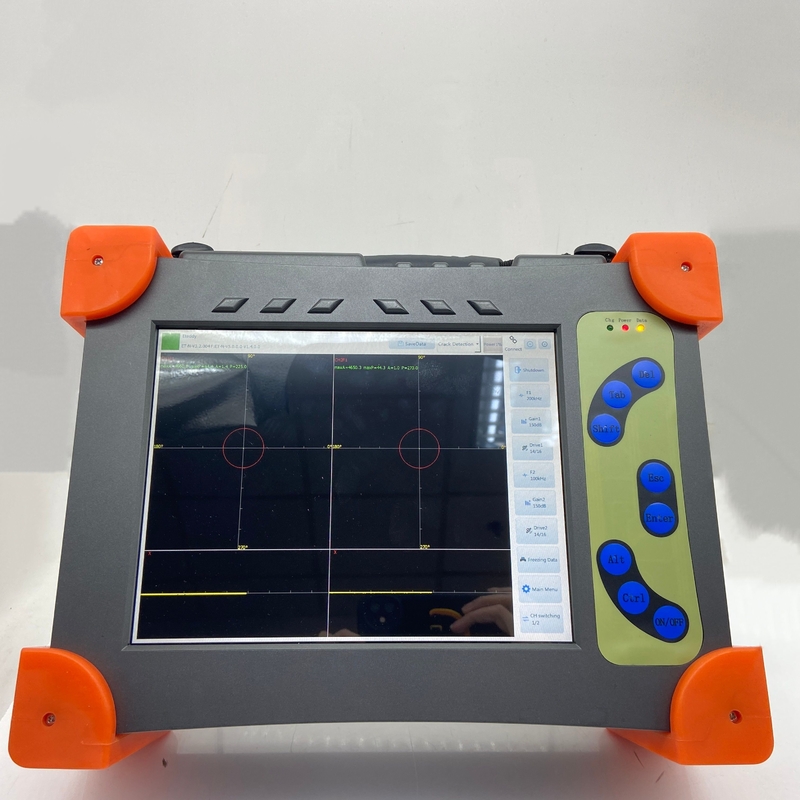

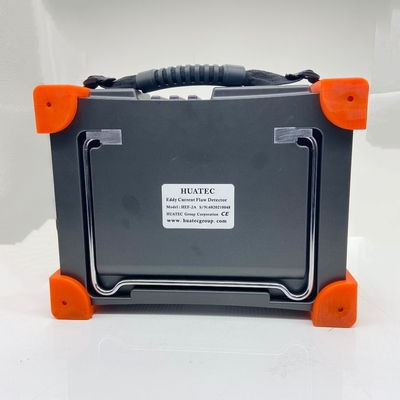

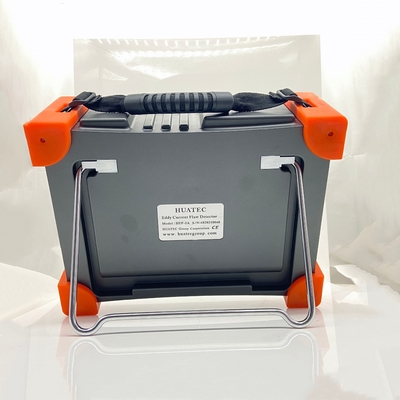

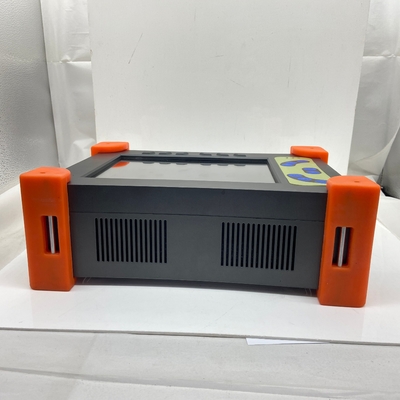

Двухчастотный детектор неисправностей вихревого тока серии HEF-600

Двухчастотный детектор неисправностей водоворота серии HEF-600

HUATEC HEF-600 серии - это новый детектор ошибок вихревого тока от нашей компании, это инструмент, который интегрирован четыре функции как обычный вихревой ток, магнитная память (по желанию),толщиномер (необязательно), измерение электрической проводимости (необязательно), сортировка твердости (необязательно), пользователи могут выбирать соответствующие функции на основе различных потребностей,так что это может эффективно снизить стоимость обнаружения; при этом прибор оснащен мощными двухъядерными процессорами, встроенной операционной системой, использует самые передовые цифровые электронные технологии,методы тестирования магнитной памяти и технологии микропроцессоров , он способен обнаружить металлические дефекты в металлическом материале и знать типы сплава и условия тепловой обработки, изменение толщины и так далее.Он имеет меню показывает все настройки и варианты меню, является очень практичным, легким в эксплуатации многофункциональным портативным оборудованием для испытаний вихревого тока, а также для измерения электрической проводимости, толщины неметаллического покрытия.

Диапазон частот обнаружения: 50 Гц-10 МГц, усиление: 0-90,0 дБ, фаза: 0-359 градусов, включая установку фазы подъема, выбор балансовой нагрузки при абсолютной и дифференциальной проверке,широко удовлетворяет вашим потребностям в обнаруженииОн имеет небольшие размеры и легкий вес, а его упаковка отвечает требованиям эргономики.аккумулятор может работать непрерывно более 12 часовТак что он идеально подходит для полевых инженеров, будь то подъем по лестнице, сжатие в узких входах, или работа на высоте.цветный ЖК-дисплей с высокой разрешением может быть четко виден при любых условиях освещения.

Инструмент может реализовать "глупый" операции. В соответствии с требуемой задачей обнаружения, параметры процесса, такие как частота, прирост и фаза предустановлены профессионалами.соответствующие параметры испытательного процесса могут быть настроены в любое времяОператоры могут долго работать без специальной подготовки.

Этот портативный инструмент доступен в авиации, аэрокосмической, энергетической и нефтехимической отраслях для испытаний на купере, титане, алюминии, цирконии и других измерениях.Он может сдерживать сигналы помех, вызванные неравномерности материалов заготовки, осадок, грязи и дрожжей для получения более высокой точности.для пользователей, подлежащих проверке.

2. Параметры

*Большой экран, высокие измерения 10,4 дюйма цветного LCD

*Номер частоты: двойная частота

* Диапазон частот: 10 Гц ∙ 10 МГц, размер шага: 1 / 5 / 10

* Аппаратное увеличение:0-40 дБ, минимум шаг0,1 дБ, программное увеличение:0-99 дБ, минимум шаг0,1 дБ

*Фаза: 0 ~ 359 ° и 1 ° для каждой передачи

*Режим отображения: импеданс, временная база, точка и линия

*хранение данных на 30 ГБ для значений и графики

*Операционная система: Linux 3.0

*Язык операции: английский

*Простая работа, экран в режиме реального времени и диалог между человеком и машиной

*Графики и текстовая помощь онлайн.

*Цифровая фильтрация: частота высокого и низкого пропуска может быть установлена

*Коэффициент фильтрации:0-4000

*Быстрый цифровой электронный баланс

*Автоматическое/ручное измерение амплитуды и фазы

*Алармовое окно:Фан-образный, прямоугольный, круглый

*Выбор фоновой системы прямоугольных координат и системы полярных координат

*Автоматическое отображение календаря и времени

* Электроснабжение: 110V ≈ 220V ((-20% ~ + 20%) 50 ≈ 60Hz, расход энергии 10W

* Встроенная в перезаряжаемую литийную батарею

* Требования к адаптеру:DC15.6V, 6A

* Время питания аккумулятора: ≥8h

*Рабочая температура:-10°C -50°C

*Относительная влажность: ≤ 80%

* Размер ((W*H*T):320 мм х 235 мм х 103 мм

*Вес: 3 кг, включая батарею

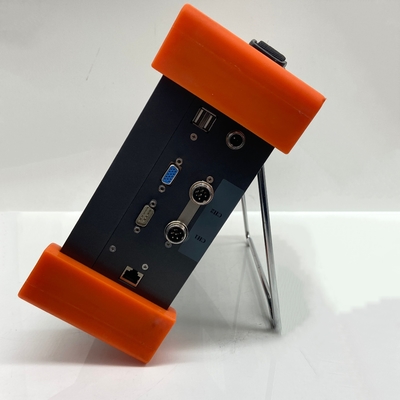

*Порт USB: 2 порта

* RS-231 порт:1 порт

*Выход видео: Стандартный выход VGA

*Выход сигнализации:8

* Начало ввода:8

*Ввод кодера:1

* Канал испытаний:1-4

*Движение зонда:1-16

* Режим отображения: полная кривая, пробел

*Обнаружение: полная волна, положительная полуволна, отрицательная полуволна, RF-волна

*Фильтр волн: фильтрация 3-х этапов

3. Основной принцип

Эдди-активный детектор неисправностей - это неразрушительный метод испытаний, основанный на принципе электромагнитной индукции, который подходит для проводящих материалов.Если проводник помещен в переменное магнитное полеВ связи с изменением различных факторов (таких как проводимость, проницаемость, форма, размер и дефект) самого проводника,Индуцированный ток изменитсяИспользуя это явление, можно определить характер, состояние и дефект проводника.

Эдди-активный детектор дефектов должен сделать проводник близким к катушке с переменным током, и переменное магнитное поле устанавливается катушкой.Изменное магнитное поле проходит через проводник и имеет электромагнитную индукцию с ним, чтобы установить вихревой ток в проводникеВращающийся ток в проводнике также создаст свое собственное магнитное поле.что приведет к изменению напряжения катушки и импедансСледовательно, на прочность и распределение вихревого тока влияют дефекты на поверхности проводника или вблизи нее или изменения измеряемого металлического материала.Изменение вихревого тока вызовет изменения напряжения и импеданс катушки обнаруженияСогласно этому изменению, мы можем косвенно знать о наличии дефектов в проводнике и изменилась ли производительность металлических материалов.

4. Модельное руководство

5. Стандартный пакет

Главное подразделение

Проверка сварки с кабелем

Из углеродистой стали калибровочного блока

Сертификат калибровки

Учебное пособие

Углеродный корпус

6Дополнительные принадлежности

Блок калибровки различных материалов

Различные зонды для различных применений
