Подробная информация о продукте:
|
| Диапазон измерений (сталь 45#): | 0.15mm до 1800mm | Ошибка обозначения ((< 10 мм): | ± 0,005 мм |
|---|---|---|---|
| Ошибка индикации ((≥ 10 мм): | ±0.1% | Ошибка повторимости: | ± 0,001 мм ((Самоиспытание) |
| Частота измерения: | 4Hz、 16Hz、 8Hz | Ряд ядровой скорости: | 400-19999m/s |
| Высокий свет: | портативный цифровой ультразвуковой толщиномер,высокоточный цифровой ультразвуковой толщиномер |
||

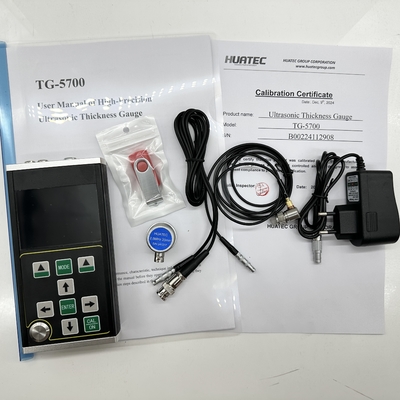

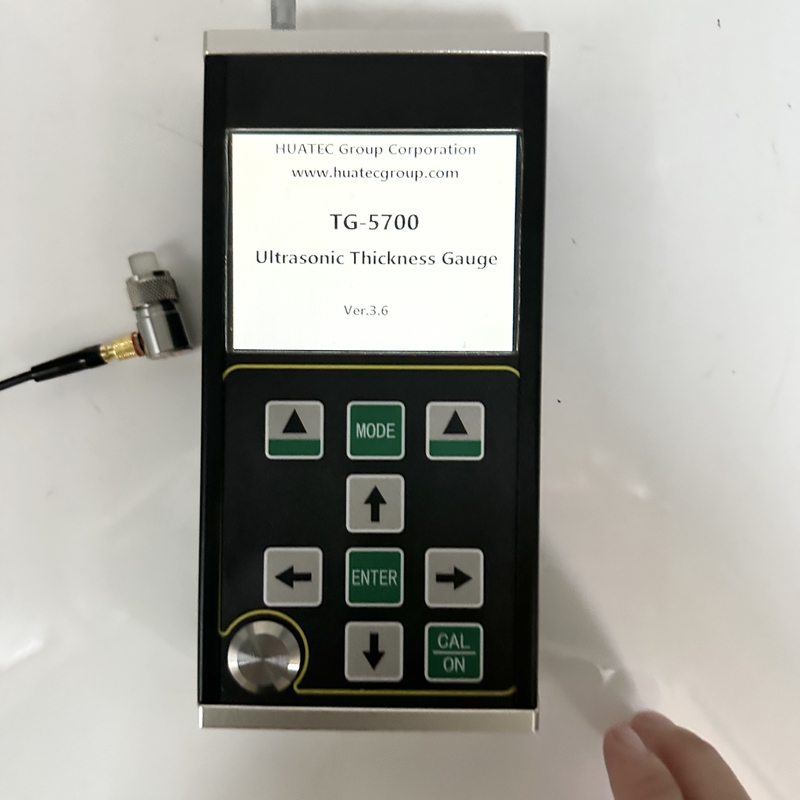

TG-5700 портативный высокоточный цифровой ультразвуковой толщиномер с A/B сканированием
TG-5700 - это новый тип портативного высокоточного цифрового ультразвукового толщиномера с A/B сканированием.Он подходит для измерения толщины материала, который может сделать ультразвуковой волны распространяются в нем с постоянной скоростью и получить отражение от его спиныРазрешение измерения составляет 0,001 мм, а диапазон измерений - 0,15 мм (сталь).
Этот продукт может точно измерять пластины и обработанные детали. С другой стороны, он может контролировать степень истончения труб и сосудов под давлением в производственном оборудовании после коррозии во время использования.Его можно использовать в нефти., химическая промышленность, металлургия, судостроение, аэрокосмическая промышленность, энергетика и другие области.
Этот продукт соответствует следующим стандартам: Спецификация калибровки для ультразвукового толщиномера (JJF 1126-2004).
| Положение | TG-5700 |
| Тип зонды | Однокристаллический зонд / двойной кристаллический зонд |
| Диапазон измерений (сталь 45#) | 0.15 мм 1800 мм |
| Ошибка обозначения ((< 10 мм) | ± 0,005 мм |
| Ошибка индикации ((≥ 10 мм) | ± 0,1% |
| Ошибка повторения | ± 0,001 мм ((Самоиспытание) |
| Устойчивость показания | Используется технология нулевого пересечения и множественного эхо, чтобы гарантировать, что на значение измерения толщины не влияют прочность эхо, коэффициент ослабления материала, увеличение и высота шлюза,и имеет высокую стабильность измерений и надежность. |
| Частота измерений | 4Гц, 8Гц, 16Гц |
| Резолюция | 00,1 мм,00,01 мм,0.001 мм ((0.01 дюйма,00,001 дюйма,0.0001 дюйм) |
| Импульсный генератор | Принимается отрицательное квадратное излучение волны, и ширина импульса и напряжение автоматически совпадают с зондом. |
| Диапазон скорости звука | 400-19999 м/с |
| Калибровочный блок | 4 мм (сталь) |
| Автоматическое отключение | Можно выбрать 5 минут, 10 минут, 20 минут и ручное отключение. |
| Калибровка зонды | Одноточечная калибровка, многоточечная калибровка |
| прибыль | Автоматическое управление усилением, ручное управление усилением |
| Диапазон прироста | 0 ~ 70 дБ |
| Режим обнаружения | Радиочастота (RF), положительная полуволна (POS), отрицательная полуволна (NEG), полная волна (FULL) |
| Режим измерения | (1) MB-E: режим измерения, основанный на времени транзита от первоначального эхо до первого нижнего эхо; (2) E-E: режим измерения с проникновением покрытия, произвольное эхо Em?? En является необязательным; (3) ME-E:режим измерения многократного эхо; (4) THIN: режим измерения тонкой стенки; |
| Цифровой режим | Режим значения толщины, режим разницы/скорости уменьшения, режим максимальной/минимальной стоимости |
| Режим A-сканирования | Доступно |
| Режим B-сканирования | Доступно |
| Указание на сцепление | Доступно |
| Указание батареи | Доступно |
| Язык | Английский язык |
| Единица | мм/дюйм |
| Операция меню | Доступно |
| Функция программного обеспечения | Динамическая установка шлюза, установка пустоты (Blank), установка пустоты эхо (E-Blank), замораживание эхо, трансляция эхо и масштабирование |
| Функция хранения | Он может хранить 100 000 толщин (100 групп, 1000 в каждой группе), 500 групп A-сканирования и 500 групп B-сканирования одновременно. |
| Обновление программы хоста | Доступно |
| Дисплей | 3.5 "QVGA (320 × 240) цветный TFT-LCD экран |
| Передача данных | Он поддерживает серийную связь USB3.0 и передает данные на компьютер. |
| Рабочая температура | -10°C+50°C; при особых условиях может достигать -20°C; |
| Рабочее напряжение | Требуются четыре батареи AA No5. |
| Общие размеры | 204 x 100 x 36 (мм) |
| Общая масса | 310 г ((без батареи) |
Данный продукт имеет режим A-сканирования, режим B-сканирования и режим цифрового отображения.
● Диапазон измерений широк, и для измерения сверхтонких деталей с минимальной толщиной измерения 0,15 мм (сталь) используется уникальная технология "многократного эхо";
● Этот продукт может измерять толщину с высокой точностью, и максимальное разрешение измерения может достигать 0,001 мм; разрешение повторения может достигать ± 0,002 мм;
● Он имеет функции проникающего покрытия и измерения эхо-эхо, который используется для измерения материалов с слоем краски и покрытием на поверхности;
● Многократные режимы измерения: режимы mb-e, E-E и me-e отвечают измерению обычных толстых деталей; тонкий режим позволяет измерять тонкие детали
● Цифровые режимы включают в себя: режим обычного значения толщины, режим разницы / скорости уменьшения и режим максимального значения
● Два режима усиления: автоматическое усиление / ручное усиление
● Можно настроить ручное и автоматическое отключение, с функцией экономии энергии
● Он поддерживает различные зонды, включая двойной кристаллический зонд и однокристаллический зонд, и поддерживает до 20 МГц высокочастотный зонд
● Он поддерживает массивное хранение и может хранить 100000 значений толщины, 500 групп форм волн A-сканирования и 500 групп форм волн B-сканирования одновременно
● Большой 3,5-дюймовый цветный TFT-LCD-дисплей с разрешением высокой четкости 320х240 (QVGA)
● Он имеет различные методы калибровки, поддерживает одноточечную калибровку, многоточечную калибровку и режимы ручной калибровки,и может калибровывать скорость звука и зондировать нулевое положение одновременно; Он поддерживает коррекцию V-пути двойного кристаллического зонда
● Он поддерживает преобразование метрической и британской систем; он может переключаться между миллиметровыми и дюймовыми единицами
● Он поддерживает английский язык
Он подходит для измерения толщины металлов (таких как сталь, чугун, алюминий, медь и т. д.), пластмасс, керамики, стекла, смолы, стеклянных волокон и других хороших ультразвуковых проводников.
Принцип измерения ультразвуковой толщины аналогичен принципу измерения световой волны. Ультразвуковый импульс, излучаемый зондом, достигает измеряемого объекта и распространяется в нем.Когда он достигает материального интерфейсаТолщина измеренного материала определяется путем точного измерения времени ультразвукового распространения в материале.
Факультативный зонд:
| TS400 Двойной кристаллический зонд | 10 МГц | 5 мм | 0.5-50 мм |
| TS500 Двойной кристаллический зонд | 5 МГц | 5 мм | 1.0-65 мм |
| TS510 Двойной кристаллический зонд | 5 МГц | 10 мм | 1.0-500 мм |
| DTM15 Однокристаллический зонд | 15 МГц | 6 мм | 0.15-22,5 мм |
| DTM7.5 Однокристаллический зонд | 7.5 МГц | 6 мм | 0.5-22.5 мм |
| DTM10 Однокристаллический зонд | 10 Мч | 6 мм | 0.3-22.5 мм |
| DTM5 Однокристаллический зонд | 5M | 6 мм | 10,0-22,5 мм |
| BD510 Однокристаллический зонд | 10 Мч | 10 мм | 1-1000 мм |
| BD212 Однокристаллический зонд | 2 МГц | 12 мм | 4-1800 мм |
| Кабель с двойным кристаллическим зондом | |||
| Кабель с однокристаллическим зондом | |||
