Подробная информация о продукте:
|
Точность дисплея: | 0.01mm | Период измерения: | 4 раза/во-вторых |
---|---|---|---|
Ряд скорости: | 1000-9999m/s | Дисплей: | Дисплей FSTN LCD, с холодным дисплеем освещения источника света |
Напряжение тока деятельности: | 2*1,5 В | Непрерывное рабочее временя: | 50 часов (снаружи осветите контржурным светом) |
Основной режим: | 5M 10mm | Испытывая ряд (сталь): | 0.60~500mm |
Ошибка дисплея (<10 mm): | ±0.04mm | Испытывая ошибка (≥10 mm): | ±0.4%H mm |
Высокий свет: | СИД через покрывать ультразвуковой датчик толщины,сквозной покрывая ультразвуковой датчик без разрушения толщины,Датчик толщины ndt экрана СИД ультразвуковой |
Объем применения
Этот датчик толщины принимает множественные режимы отголоска (IE, EE), которые могут измерить толщину продукта через некоторую покрывая толщину. Эту аппаратуру можно оборудовать с зондом ультразвуковой толщины узк-ИМПа ульс измеряя, который может использовать режим E-E для того чтобы пройти через покрывая слой, слой ржавчины, и точно измерить толщину тела workpiece между 3-20mm, и точность измерения толщины может достигнуть 5μm; Ее можно также оборудовать с зондами обычной толщины измеряя, которых ряд обнаружения может достигнуть 0.60mm~500mm. Эта аппаратура может точно измерить различные плиты и различные обрабатываемые части, и может широко быть использована в нефти, химикате, металлургии, судостроении, авиации, воздушно-космическом пространстве и других полях.
Основной режим 5M 10mm | Режим литого железа | Режим высокой точности | Высокотемпературный режим | |
Испытывая ряд (сталь) | 0.60~500mm | 2.0~400mm | 0.75~35mm | 4.0~80mm |
Ошибка дисплея (<10 mm=""> | ±0.04mm | ±0.04mm | ±0.04mm | ±0.05mm |
Испытывая ошибка (≥10 mm) | ±0.4%H mm | ±0.4%H mm | ±0.4%H mm | ±0.4%H mm |
Испытывая частота | 5MHz | 2MHz | 7.5MHz | 3MHz |
Точность дисплея | 0.01mm | |||
Период измерения | 4 раза/во-вторых | |||
Ряд скорости | 1000-9999m/s | |||
Дисплей | Дисплей FSTN LCD, с холодным дисплеем освещения источника света | |||
Напряжение тока деятельности | 2*1.5V | |||
Непрерывное рабочее временя | 50 часов (снаружи осветите контржурным светом) | |||
Хранение данных | 500 групп в составе результаты измерения, включая время измерения и данные по ядровой скорости | |||
Автоматическое выключение | Автоматическое выключение без действия на 2 минуты (settable), с кнопкой переключателя | |||
Содержание дисплея
|
Значение толщины, государство соединения, электрическое государство количества, государство тарировки, ядровая скорость, время, etc | |||
Размер | 155mm x 68mmX27mm | |||
Вес | 230g |
Основные принципы
Принцип ультразвукового измерения толщины подобен этому из оптически измерения волны. Ультразвуковой ИМП ульс испущенный зондом достигает измеренный объект и распространяет в объекте. Когда он достигает материальный интерфейс, отражено назад к зонду. Толщина измеренного материала определена точно измерять время ультразвукового распространения в материале.
Стандартная доставка:

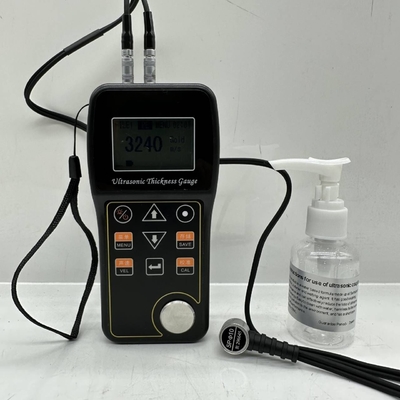

ПК главного блока 1
Основной тип зонд 5M 10mm
Couplant

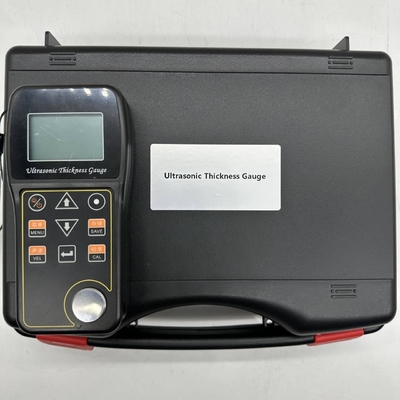

Переносная сумка
Руководство
Поверочный сертификат
Программное обеспечение ПК
Опционные аксессуары:
Различный зонд
Couplant для высокой температуры
Блок Stepwedge
