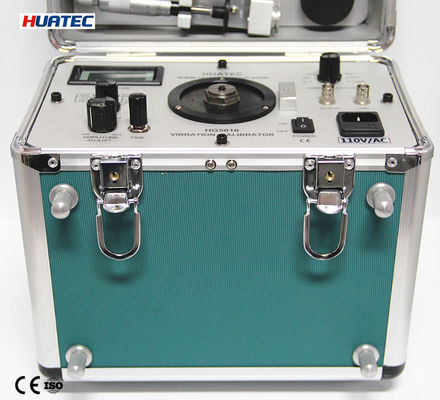

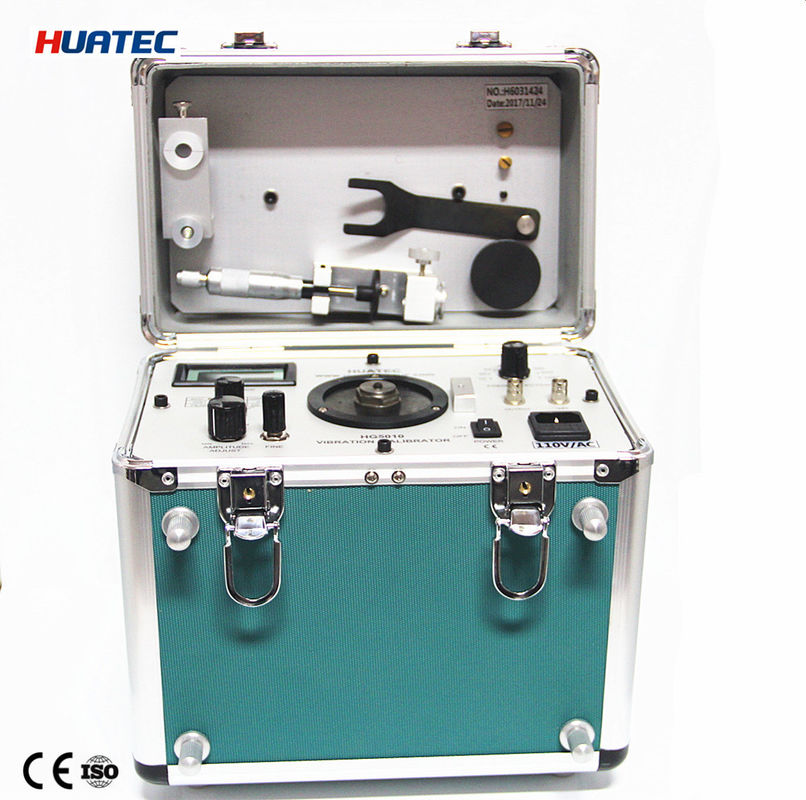

Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций

Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций
Digital Vibration Calibrator Calibrate Vibration Meter Vibration Analyzer Vibration Tester ISO10816 HG-5010
Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций

Большие изображения :  Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HUATEC
Сертификация: ISO, CE, GOST
Номер модели: HG-5010
Оплата и доставка Условия:
Количество мин заказа: 1
Упаковывая детали: стандартный пакет экспорта
Время доставки: 1-4 рабочих дней
Условия оплаты: T/T, западное соединение, PAYPAL
Поставка способности: 500

Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций

описание
Prode: ряд зондов 5mm и 8mm: 0~4.0mm Ускорение: m/s2 (ПИК)
Скорость: mm/s (RMS) Смещение: um (PK-PK)
Частота: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01% Ряд: 0~4.0mm
Высокий свет:

Машина без разрушения испытания

,

инструменты осмотра ndt

Калибратор вибрации цифров калибрирует тестер ISO10816 HG-5010 вибрации анализатора вибрации измерителя вибраций





Применение для калибратора вибрации ISO10816 HG-5010:



1.Can было использовано для того чтобы откалибрировать акселерометр вибрации, датчик скорости и близости и также аппаратуры вибрации измеряя. Стандартные сигналы синуса на частоте 10, 20, 40, 80, 160, 320, 640 и 1280 Hz

2.Can было произведено от калибратора амплитуда ускорения, скорости и смещения

3.Can было определено через потенциометра и показано на цифровых дисплеях. Или горизонтальную или вертикальную вибрацию можно произвести.

Калибратор вибрации 4.HG-5010 совмещает генератор сигналов синуса, усилитель силы, стандартный датчик и шейкер в одном и отличает небольшим томом, высокой точностью и легкой деятельностью. Его можно использовать или в лаборатории или на месте.

5. Международные стандарты: ISO10816



Спецификации:



Частота: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01%

Блок:

Ускорение: m/s2 (ПИК)

Скорость: mm/s (RMS)

Смещение: um (PK-PK)



Точность амплитуды:



Ускорение (30m/s2 pk, 80Hz) 40Hz к 320Hz + 0.3dB + 1digit

20Hz к 640Hz + 0.5dB +1digit

Скорость (25mm/sec pk, 80Hz) 40Hz к 320Hz +0.5dB +1digit

Смещение (10μm pk-pk, 80Hz) 40Hz к 320Hz + 0.5dB + 1digit



Линеарности зонда близости



Prode: ряд зондов 5mm и 8mm: 0~4.0mm

Дисплей: дисплей числа 3 1/2 для ускорения, скорости или смещения

Максимальная амплитуда вибрации и максимальная нагрузка:

Из-за vibrostand используемого в калибраторе вибрации HG-5010 довольно небольшой, во время тарировки датчиков различного веса под различными частотами амплитуда выхода калибраторов также другая. Максимальная амплитуда вибрации и максимальная нагрузка связаны с максимальным ускорением. Максимальная скорость и максимальный выход смещения произведенные от калибратора под некоторой частотой и с некоторым весом датчика, который нужно откалибрировать. Специфические диаграммы можно увидеть в следующей таблице.



Вес



Freq

<>100g <>250g <>650g
a (m/S2) v (mm/S) d (μm) a (m/S2) v (mm/S) d (μm) a (m/S2) v (mm/S) d (μm)
10Hz 2,5 28 1300 3,5 40 1800 4 45 2000
20Hz 15 85 1900 10 60 1300 5 28 640
40Hz 60 170 2000 35 100 1100 12 35 380
80Hz 100 141 800 40 60 320 14 20 110
160Hz 75 53 150 35 25 70 12 8,5 24
320Hz 50 18 25 30 10 15 10 3,5 5
640Hz 30 5 3 20 3,5 2 6 1 *
1280Hz 23 2 * 10 0,9 * 5 0,4 *

Примечание: С более высокой частотой значение смещения вибрации очень небольшое настолько будет никакой выход сигнала вибрации от калибратора.



Размер: 280 x 180 x 250 (mm)

Вес: 20lb, 9kgs

Температура: Деятельность: 0oC до 50 oC

Хранение: -20 oC до 70 oC

Влажность: 90% не - конденсирующ

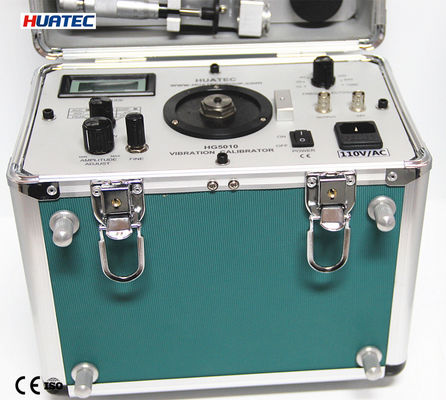

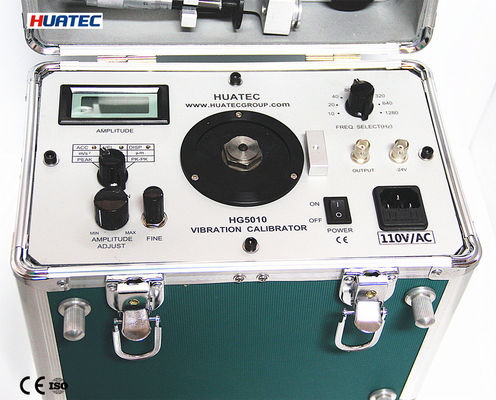

Пульт управления калибратора вибрации HG-5010 показан как следование:



Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 0

1 дисплей выхода амплитуды вибрации показывая амплитуду различного выхода сигнала вибрации калибратора

Потенциометр 2 тарировок

Выбранный переключатель 3 функций перенося выход калибратора к ускорению, скорости или смещению

Потенциометр 4 для регулировать амплитуду выхода

Регулировать потенциометр для изменения амплитуды вибрации выхода

5 регулирующ амплитуду вибрации выхода медленно

6 таблица для исправлять датчик, который нужно откалибрировать

7 отверстие потока для исправлять стойка зонда близости

Во время тарировки зонда близости, стойка датчика зафиксирована на пульте управления через это отверстие потока.

Переключатель мощности 8 220 ВПТ

Гнездо 9 для потребляемой мощности AC 220 v

Использованный на соединять мощьности импульса 220 v.

10. Гнездо для выходной мощности

Для контролировать форму волны выходного сигнала усилителя силы калибратора.

Гнездо выхода 11 – 24 напряжений тока v

Обеспечивать силу на – 24 v для proximitor во время тарировки зонда близости.

Выбранный переключатель 12 частот

1

Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 1

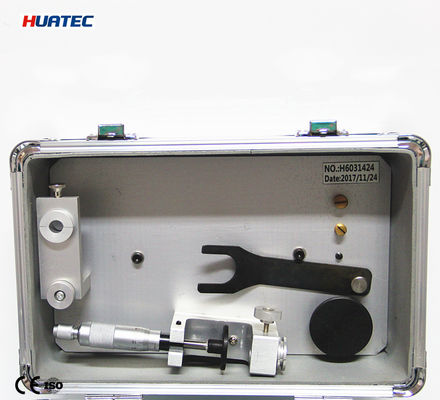

Фиксируя стойка

2Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 2







Микрометр шпинделя

3

Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 3





Инструмент для того чтобы исправить датчик

4



Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 4



Испытывая плита

5



Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 5



Винт отладки M5

6



Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 6



Винт перехода M5-M8

7



Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 7



Винт перехода M5-M10





Калибратор вибрации цифров калибрирует тестер ИСО10816 ХГ-5010 вибрации анализатора вибрации измерителя вибраций 8
